Trofaza ugrađena u zaobilaznu meku startera 400kW

Inteligentna interakcija i prikladna operacija: Meki početnici serije 7000 opremljeni su LCD tekućim kristalnim zaslonima, koji sadrže jednostavan i intuitivni dizajn sučelja i glatko i prikladno iskustvo rada. Sustav je opremljen funkcijom zaslona na 8 jezika i podržava prilagođavanje određenih nacionalnih jezika, u potpunosti zadovoljavajući potrebe korisnika u različitim regijama.

Multikomunikacija i daljinska inteligentna kontrola: Opremljen je sa standardnom komunikacijskom funkcijom Modbus 485, a također podržava prilagođene komunikacijske metode kao što su Siemens Profibus protokol i aplikacija za mobilne telefone, pomažući korisnicima da postignu učinkovito daljinsko uklanjanje pogrešaka i precizne kontrole i razbijaju prostorno ograničenja.

Izuzetne performanse i dugotrajna trajnost: Opremljen potpuno novim prilagođenim DC sklopkom, u usporedbi s običnim AC kontaktima, njegovi se performanse poboljšavaju za 3 puta, toplina se smanjuje za 2,6 puta, sigurnost se povećava za 25%, učinkovitost uštede energije doseže 20%, a uslužni vijek prelazi 100 000 puta, pružajući pouzdanu garanciju opreme.

Učinkovito rasipanje topline i stabilan rad: Opremljen 24V ventilatorom brzih istosmjernih ventilatora i inovativnim sveobuhvatnim disipacijom topline od 360 °, pruža snažnu silu vjetra, osiguravajući da oprema održava dobro stanje raspršivanja topline i stabilne performanse tijekom rada.

Duboka suradnja i nadogradnja kvalitete: postigli smo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu, i usvojili prilagođene module i tiristore, koji se razlikuju od uobičajenih modula na tržištu. To značajno povećava kapacitet opterećenja i postavlja čvrsti temelj za učinkovit rad opreme.

Pojednostavljeni dizajn, ušteda troškova: Nema potrebe za ugradnjom vanjskih zaobilaznih kontaktora, učinkovito ušteda instalacijskog prostora, smanjenje troškova kabela, pojednostavljenje postupka instalacije i učiniti instalaciju prikladnijim i bržim.

Inovativna kontrola, jednostavan početak: U usporedbi s konvencionalnim mekim starterima dodana je nova metoda upravljanja kvadratnim okretnim momentom, pružajući veći početni okretni moment, postizanje jednostavnog i glatkog početka i prilagođavanje složenijim radnim uvjetima.

Nadgledanje u stvarnom vremenu, sigurnosno osiguranje: Opremljen s PT100 ulaznim terminalom, može nadzirati temperaturu motora u stvarnom vremenu, odmah shvatiti radni status motora, učinkovito spriječiti greške uzrokovane abnormalnom temperaturom i osigurati siguran rad motora.

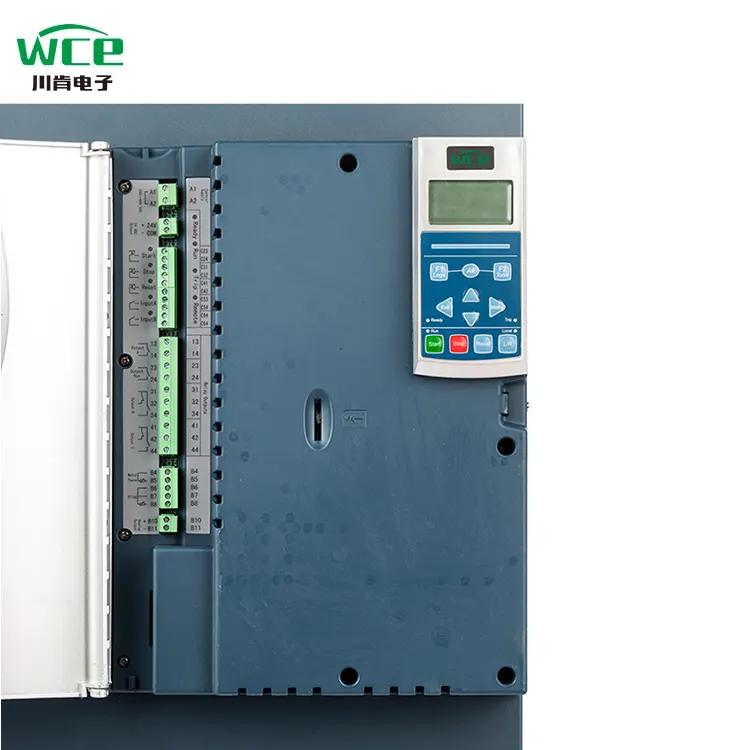

Humanizirani dizajn, instalacija bez brige: prihvaća blokove upravljačkih terminala s plug-and-tull-om, što instalaciju i rad čini jednostavnim i prikladnim. Samo isključite terminalne blokove da biste dovršili ožičenje, a zatim ih učvrstili, što uvelike poboljšava učinkovitost instalacije.

Simulacijsko testiranje, pouzdana provjera: Opremljena je funkcijom simulacije rada. Čak i kada glavni krug mekog startera nije povezan s naponom napajanja, on može simulirati postupak pokretanja, pokretanja i zaustavljanja motora, brzo potvrđujući je li radno stanje vlastitih komponenti mekog startera normalno.

Podrška za hitne slučajeve i kontinuirani rad: dodana je funkcija početka u nuždi. Čak i u slučaju iznenadnog raspada jedne faze tiristora, meki starter još uvijek može održavati normalan rad, osiguravajući kontinuirani rad ključne opreme i smanjujući rizik od isključivanja.

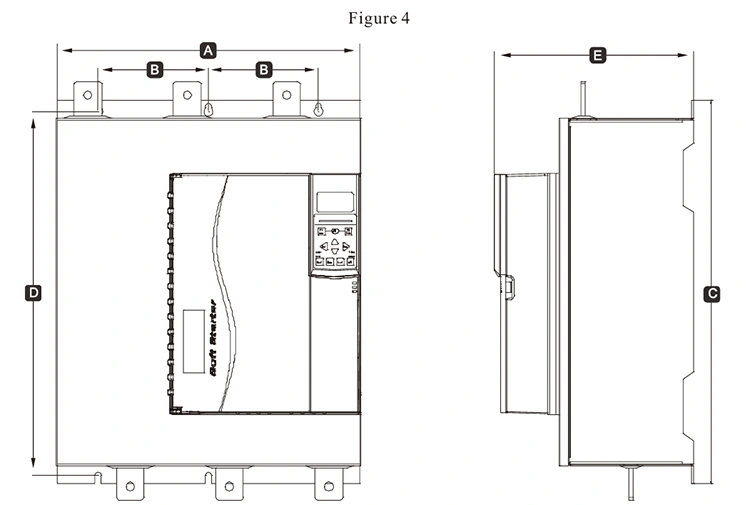

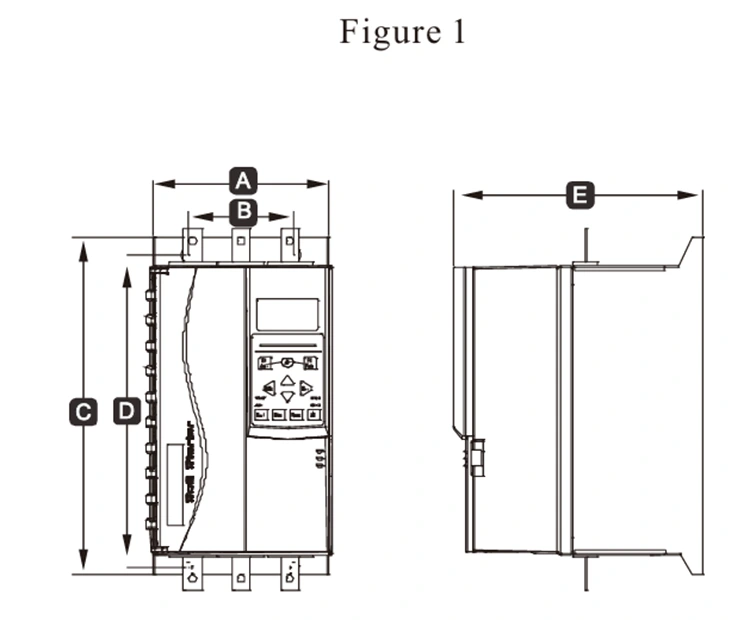

Parametar proizvoda (specifikacija)

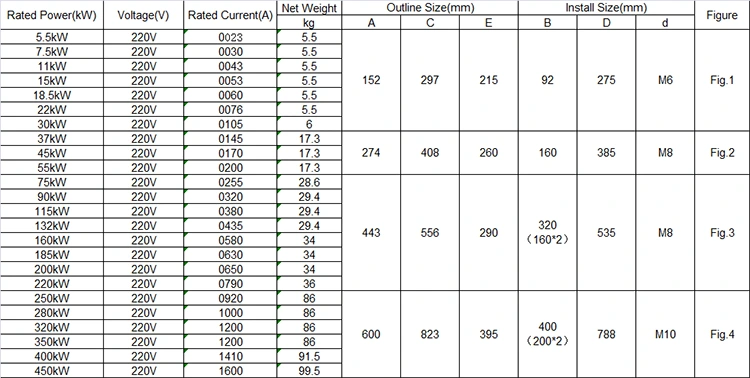

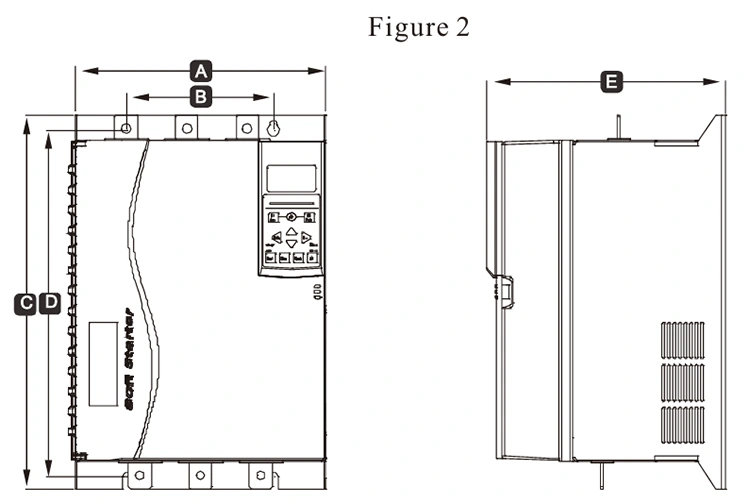

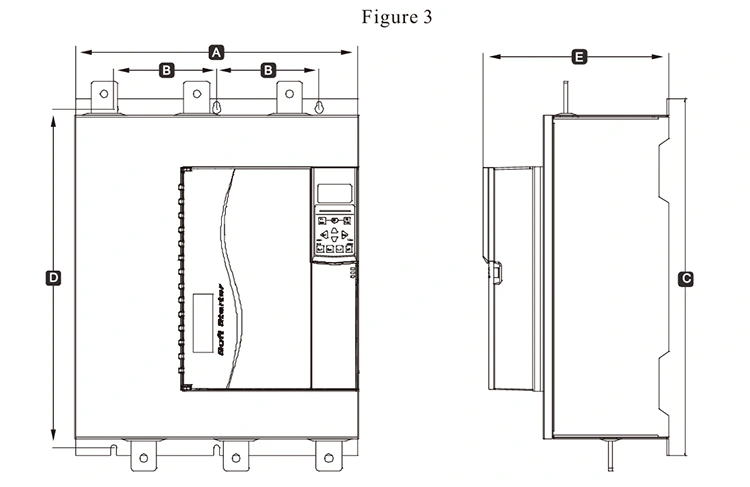

Veličina, težina i struja od 220V

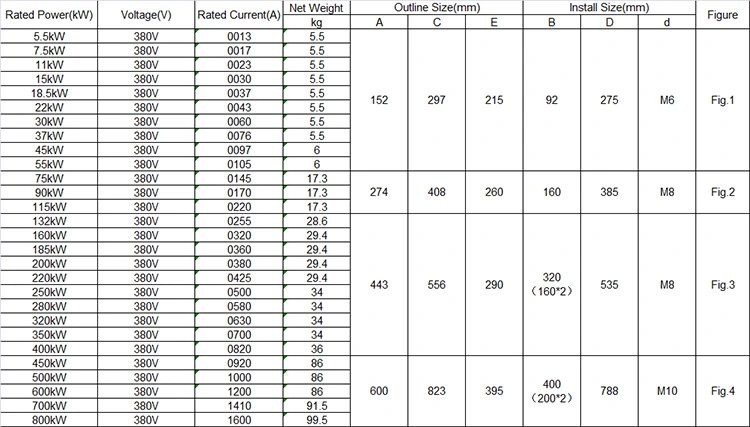

Veličina, težina i struja od 380V

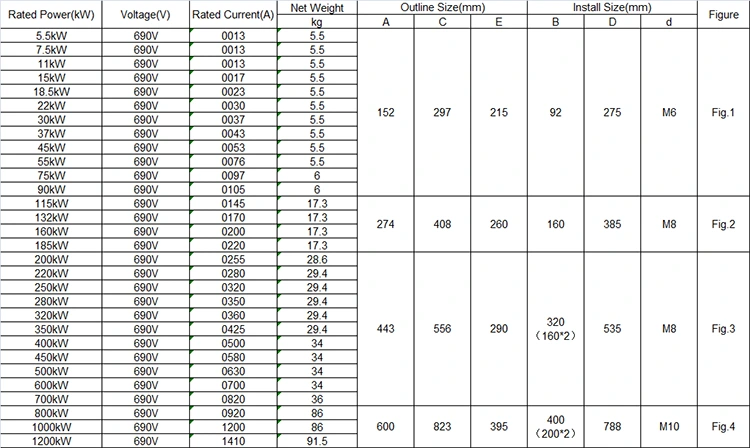

Veličina, težina i struja od 690V

Značajka proizvoda

1. komunikacijska funkcija

Dolazi s Modbus RTU komunikacijom, Profibus i Profinet komunikacija može se dodati dodavanjem kartica za širenje.

2, može biti vanjska tipkovnica +4 linije LCD zaslon

Tipkovnica se može brzo umetnuti i ukloniti kako bi zadovoljila potrebe daljinskog rada.

3, sveobuhvatnija funkcija zaštite motora

Zaštita od prenaponskog napona, zaštita od podnaponske napore, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od podložnog opterećenja, zaštita od faznih gubitaka, zaobilaznu grešku, greška tiristora, trofazna neravnoteža, zaštita pregrijavanja itd.

4, širok raspon napona napajanja

Udovoljavajte glavnim ulaznim naponom napajanja od 220-690V opće namjene.

5. priključni terminali

Jedan skup komunikacijskih terminala, pet skupina digitalnih ulaznih terminala, jedan skup analognih izlaza, tri skupa programiranih releja ， terminala motornih termistora i temperaturnih terminala PT100.

◆ Trofazno napajanje: AC220V, AC380V, AC690V ± 10%

◆ Ocijenjena struja: 13A-1600A,

◆ Primjenjivi motor: Opći kavez vjeverice AC ASynhroni motor

◆ Način pokretanja: naponska rampa, struja, moment

◆ Način parkiranja: meko zaustavljanje, besplatno zaustavljanje ， kočnica, adaptivno zaustavljanje.

◆ Logički ulaz: impedancija 1,8kΩ, snaga +24V

◆ Početna frekvencija: Preporučuje se započeti ne više od 10 puta na sat

◆ Razina zaštite: IP20

◆ Način hlađenja: zračno hlađenje

◆ Način instalacije: Viseći na zidu

◆ Uvjeti za okoliš: Nadmorska visina prelazi 2000 metara, kapacitet treba u skladu s tim, a temperatura okoline je između -10 i +40 ° C

Odgovarajuća vlaga ne prelazi 95%(20 ℃ ± 5 ℃), nema zapaljivog, eksplozivnog, korozivnog plina, bez provodljive prašine, unutarnje instalacije, dobre ventilacije, vibracija manja od 0,5 g

Primjena proizvoda

Proizvodi se mogu koristiti u metalurgiji i kemijskoj industriji, kompresorima, dizalicama, općinskim inženjerskim prilikama.

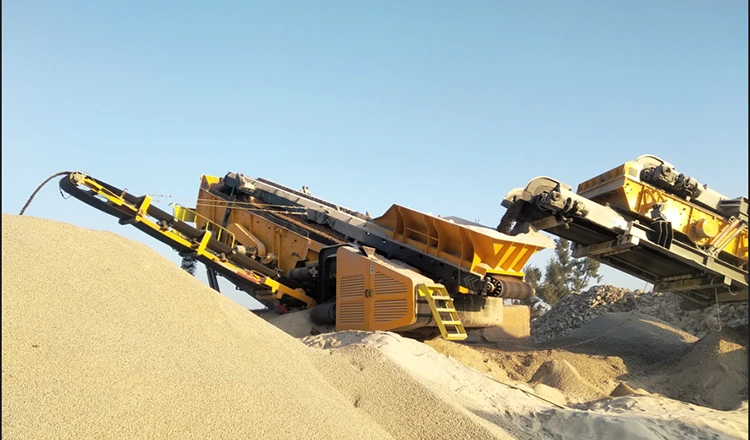

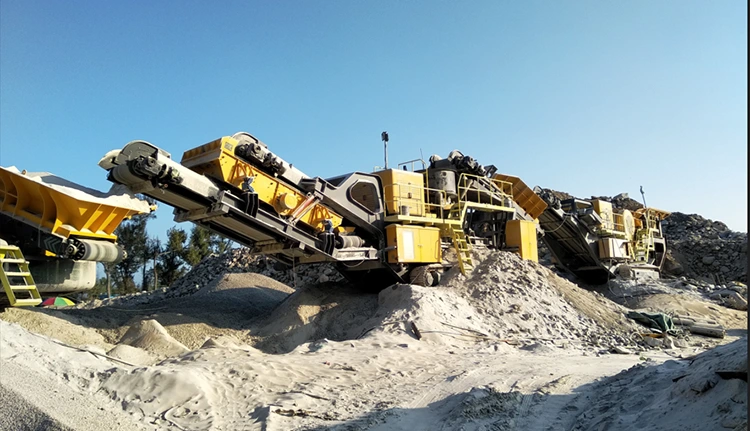

Drobilica, sortiranje kamenja različitih veličina.

Internetski soft starter široko se koristi u industriji drobilica, može se koristiti u udarnom drobilicu, drobilici čeljusti, drobilici konusa, drobilici čekića i tako dalje. Može se koristiti na domaćinu velike snage, smanjiti početnu struju, smanjiti mehanički utjecaj. Mekani starter može automatski prilagoditi izlaznu snagu motora prema stvarnom opterećenju drobilice. Kad je drobilica u radu bez opterećenja ili laganog opterećenja, mekani starter smanjuje napon i struju motora, tako da motor radi na nižoj snazi, kako bi se postigla svrha uštede energije. Prema statistikama, nakon korištenja mekanog startera, potrošnja energije drobilice može se smanjiti za oko 10%-30%.

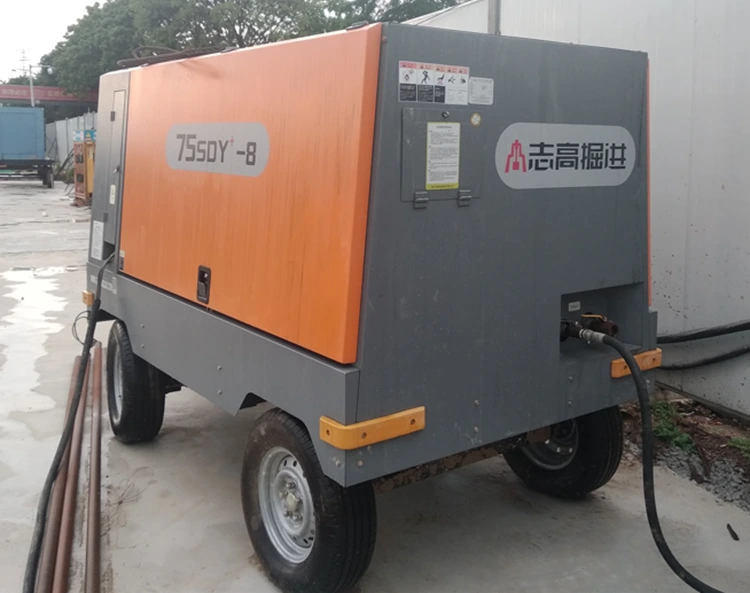

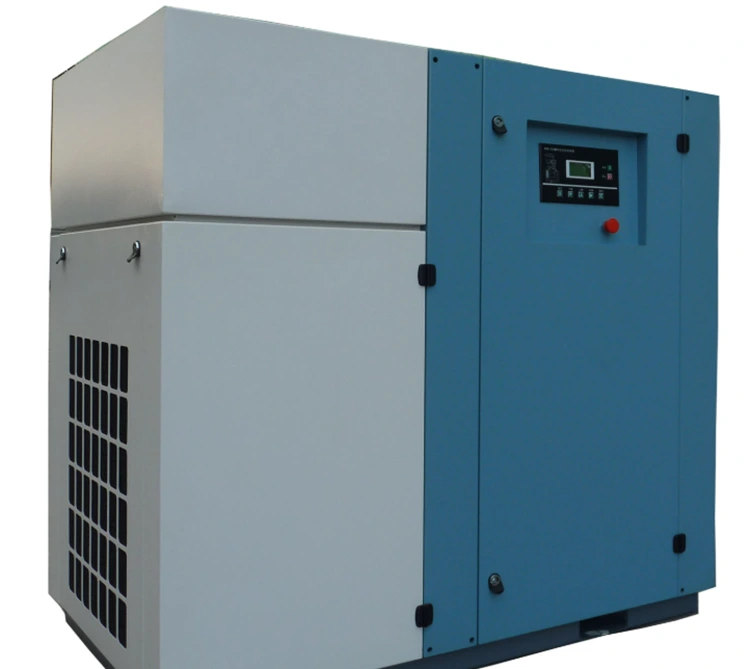

Kompresor zraka

Meki pokretač kompresora zraka poseban je mekani starter prilagođen raznim zračnim kompresorima. Ugradnja mekog startera na zračni kompresor može učiniti stabilni tlak u napajanju zraka, a kroz regulator tlaka, zračni kompresor može nastaviti raditi ispod zadane vrijednosti tlaka, tlak je stabilan i pouzdan, a tlak može biti postavljanje i podešavanje u bilo kojem trenutku. Motor za postizanje mekog starta, životni vijek kompresora i ciklus održavanja uvelike će se proširiti. Volumen ispušnih sustava zračnog kompresora kontrolira brzinu kompresora zraka, ploča zračnog ventila u cilindru više se više puta ne otvara i zatvara, a radni uvjeti poput sjedišta i opruge ventila su uvelike poboljšani, što izbjegava oštar protok i utjecaj visoke temperature i visokog pritiska plina, te smanjuje opterećenje održavanja.

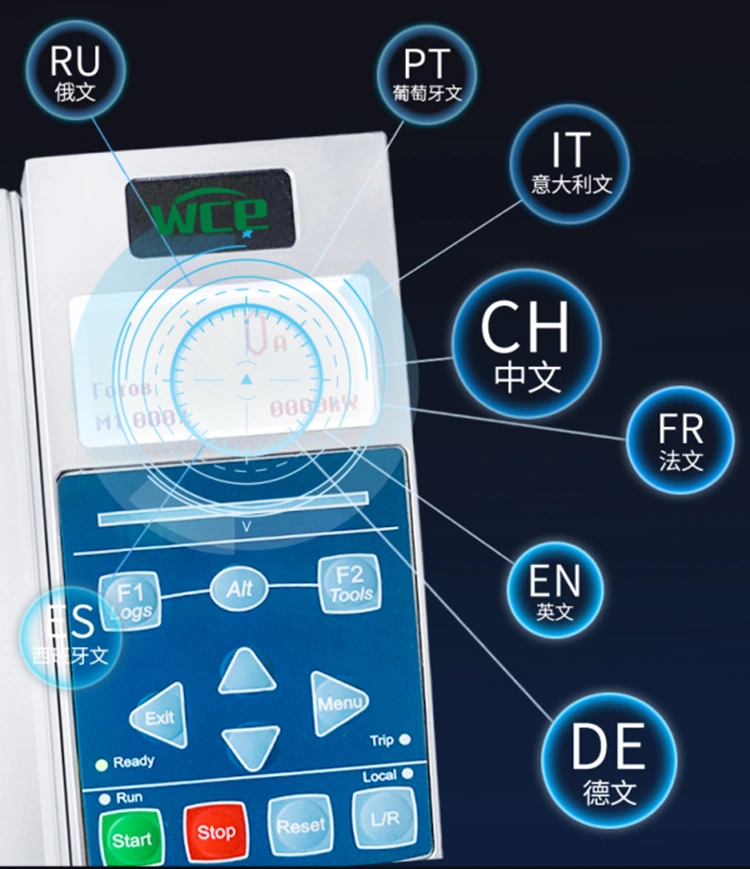

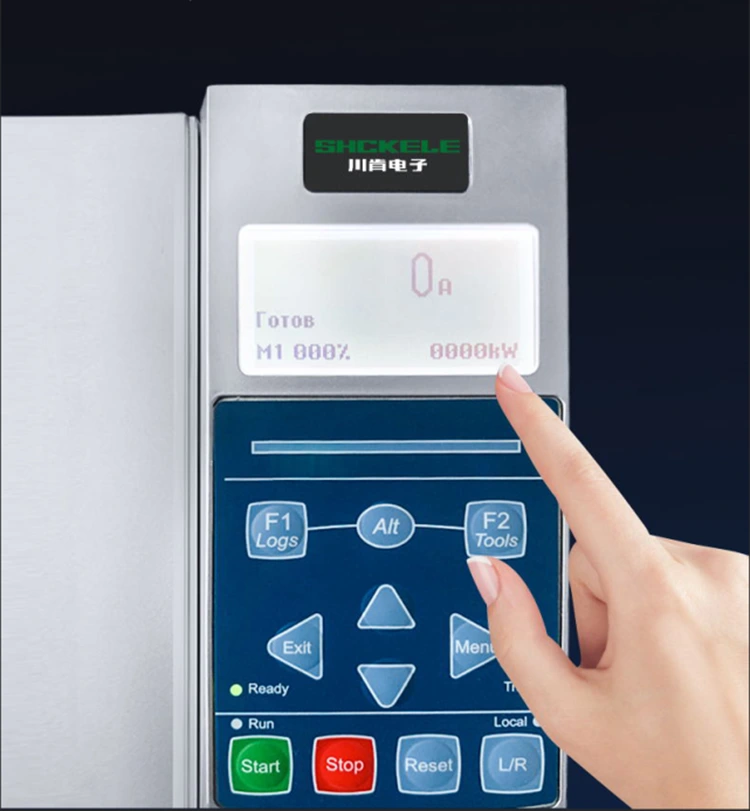

LCD zaslon visoke razlučivosti, jednostavan za rad. Dolazi s više zaslona nacionalnog jezika i može se prilagoditi kad je to potrebno. Tipkovnica je priključna i jednostavna za pomicanje.

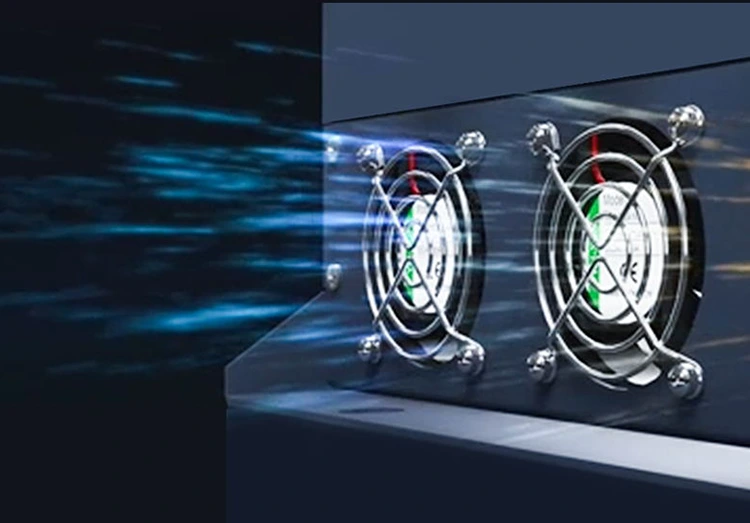

Tiristor s unutarnjim zaobilaznim mekim starterom radi samo tijekom pokretanja i prelazi na kontaktor tijekom rada, tako da stvara manje topline. Međutim, još uvijek smo instalirali ventilator kako bismo ohladili kontakt. Ugradite ventilator da ga ohladite. Svi 75kW i iznad 7000 serija mekih startera opremljeni su s 24 V ventilatorima brzih istosmjernih brzina, osiguravajući 360 ° sveobuhvatnu disipaciju topline i jaču silu vjetra. Ne samo da smanjuje neočekivano isključivanje uzrokovano pregrijavanjem, već i značajno proširuje radni vijek mekih startera.

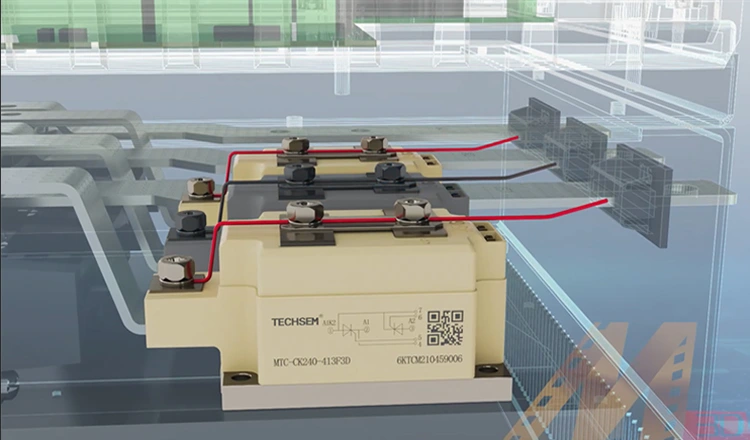

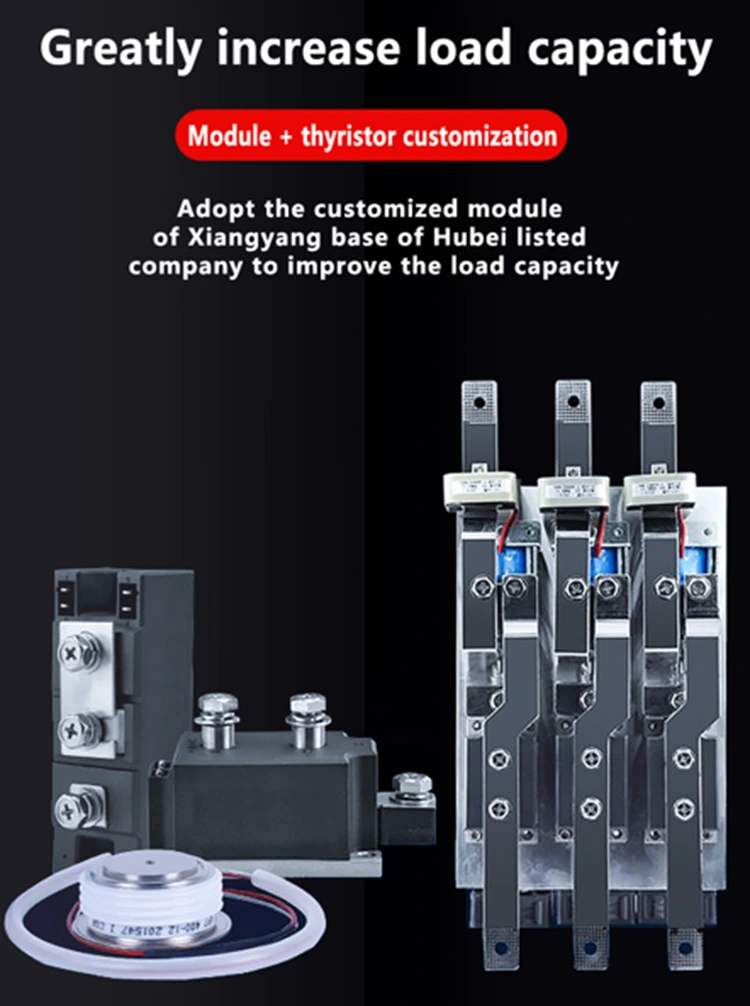

Imamo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu i koristimo prilagođene module i tiristore, različite od generičkih modula koji se isporučuju na tržištu, za poboljšanje nosivosti. Naši DC kontaktori također su posebno prilagođeni, a svi su sa srebrnim kontaktima. Kontaktna površina kontakata je veća i može postići gotovo 100 000 vremena angažmana, značajno povećavajući radni vijek.

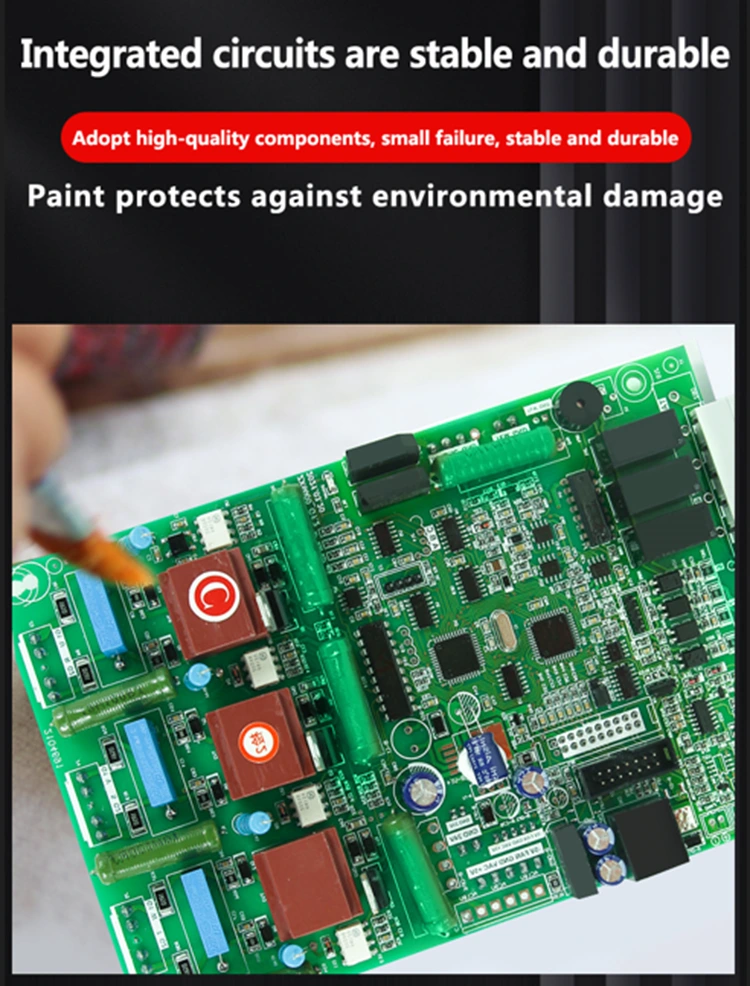

Glavna svrha boje četkice s mekim starter krugovima (obično tri anti-pake, izolirajuća boja ili premaza otporna na vlagu) je zaštita stabilnosti i života kružne ploče u složenom radnom okruženju, kako bismo osigurali da je radni vijek pločice duži, svi koristimo zakrpe visoke kvalitete i utikače, vjerojatnost, i sve, i sve niske, i sve niske, i svejedno, a sve niske, i sve niske, a sve niske i svejedno, a sve je nisko, a sve nisko krug. Povećana trajnost i sigurnost.

Jedinstvena funkcija operacije hitne slučajeve. Konvencionalni mekani početnici ne mogu raditi kada je oštećena jedna faza tiristora. Funkcija operacije hitne slučajeve u seriji 7000 omogućava mekim starterima da još uvijek djeluje u hitnim slučajevima kada se pokvari jedna faza tiristora, smanjujući ekonomske gubitke uzrokovane oštećenjem strojeva i isključivanjem korisnika.

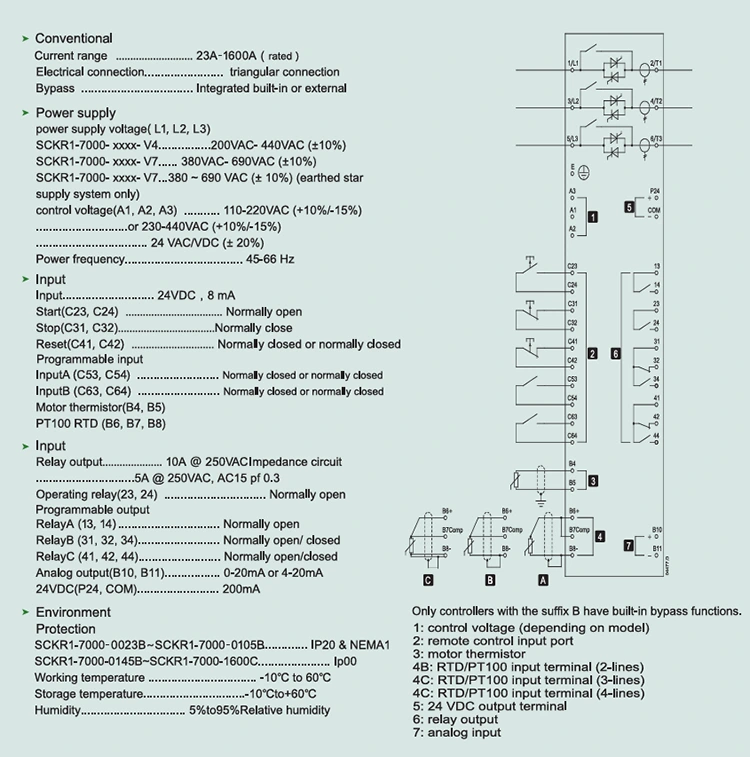

Mekani dijagram ožičenja startera.
