3 faza 380V izmjenični pogon VFD

WCE-ove serije SCK300 pogoni su visokih performansi, multifunkcionalni pogoni dizajnirani za industrijsku automatizaciju, široko se koriste u ventilatorima, pumpama, transportnim remenima, drobilicama i drugoj opremi. Njegova jezgra prihvaća naprednu tehnologiju kontrole vektora, koja ima karakteristike preciznosti regulacije velike brzine, uštede energije i visoke učinkovitosti, stabilnog rada itd., I može zadovoljiti potrebe različitih industrijskih scenarija. Također smo napravili prilagođena rješenja za mobilne ormare za kontrolu pretvarača, koji savršeno djeluju na mnogim mjestima širom zemlje.

Parametar proizvoda (specifikacija)

Značajka proizvoda

● I/O značajke

◆ Raspon ulaznog napona: 220V/380V/660V ± 15%

◆ Raspon ulazne frekvencije: 47 ~ 63Hz

◆ Raspon izlaznog napona: 0 ~ nazivni ulazni napon

Izlazni frekvencijski raspon: 0 ~ 400Hz

● Funkcionalne značajke

Način postavljanja frekvencije: digitalna postavka, analogna postavka, postavka serijske komunikacije, multi-brzina, postavka PID-a, itd.

◆ PID kontrolna funkcija

◆ Upravljačka funkcija s više brzina: 16 kontrola brzine

◆ Funkcija kontrole frekvencije zamaha

◆ trenutačno nestanka snage bez zaustavljanja funkcije

◆ Funkcija Quick/JOG ključa: Multi-funkcionalna tipka za prečace koju korisnici slobodno definiraju

◆ Funkcija automatskog podešavanja napona: Kada se napon napajanja promijeni, može automatski održati konstantu izlazni napon

◆ Osigurajte do 25 vrsta zaštite grešaka: preko struje, preko napona, pod naponom, prekomjernom temperaturom, faznim gubitkom, preopterećenjem i drugim zaštitnim funkcijama

● Značajke perifernog sučelja

◆ Programirani digitalni ulaz: 8 Ulaz

◆ Programirani analogni ulaz: AI1: 0 ~ 10V Ulaz, AI2: 0 ~ 10V ili 0 ~ 20ma ulaz

◆ Otvoreni izlaz kolektora: 1 izlaz

Izlaz releja: 2 izlaza

◆ Analogni izlaz: 2 izlaza, 0/4 ~ 20ma ili 0 ~ 10V

● Karakteristike tehničkih performansi

◆ Način upravljanja: Nema PG vektorske kontrole, V/F kontrola, kontrola momenta.

◆ Kapacitet preopterećenja: 150% Ocijenjena struja 60 -ih; 180% ocijenjena struja 10s

◆ Početni okretni moment: bez PG vektora kontrola: 0,5Hz/150% (SVC)

Omjer brzine: bez PG vektora kontrola: 1: 100

Primjena proizvoda

Proizvodi se mogu koristiti u rudarstvu, ventilatorima, pumpama, novoj energetskoj opremi i drugim prilikama.

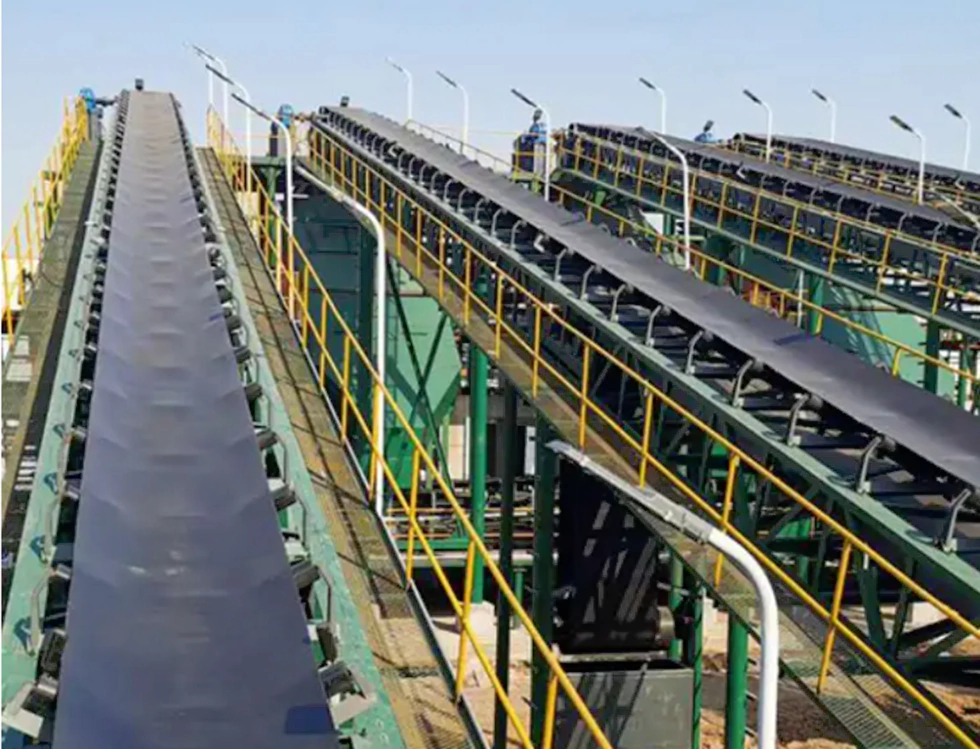

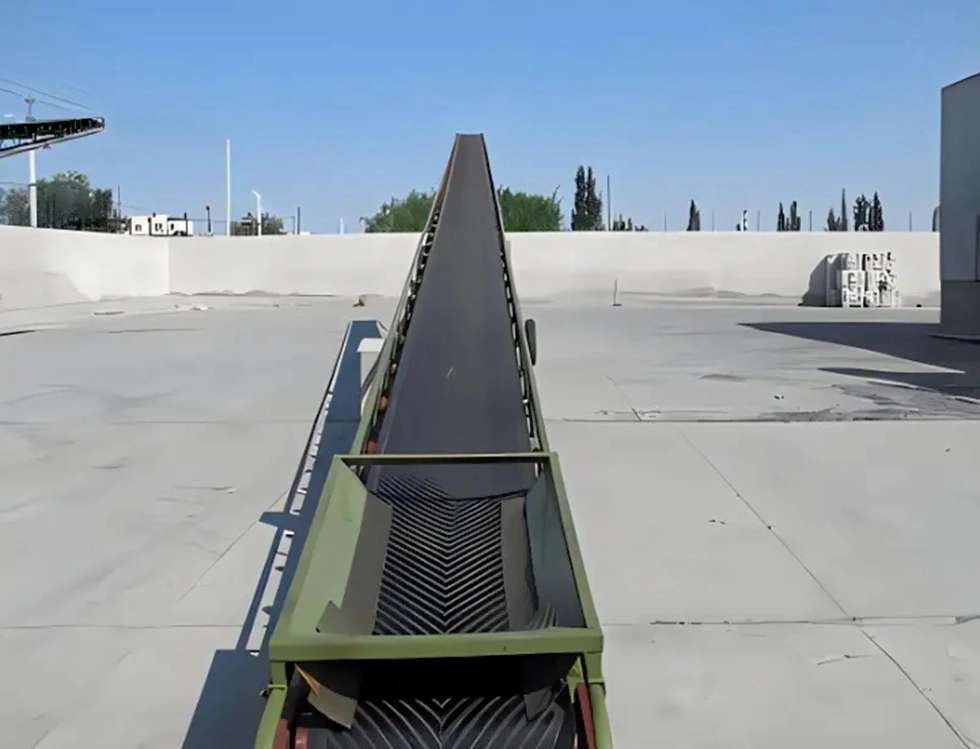

Transportni trak, prijevoz robe

Primjena pretvarača frekvencije u transportnom sustavu jedna je od ključnih tehnologija za postizanje učinkovitog i točnog prijenosa materijala i sortiranja

1. Prijenos materijala s više brzina

Scenarij: Prijenos paketa različitih veličina/utega u skladištu logistike

Realizirano:

Više setova parametara brzine (poput 30Hz/50Hz/80Hz) unaprijed su postavljeni i prebačeni su PLC ili HMI.

U kombinaciji s fotoelektričnim senzorom za otkrivanje veličine paketa, automatski podudara brzinu (velika mala brzina protiv klizanja, mala velika učinkovitost velike brzine).

2. Precizno pozicioniranje i sortiranje

Scenarij: Express sorting Center preusmjerava parcele prema odredištu

Realizirano:

Povratne informacije kodera + kontrola zatvorene petlje pretvarača, točnost pozicioniranja do ± 1 mm.

Kad paket stigne do priključka za sortiranje, pretvarač izvršava fiksno zaustavljanje (DC kočenje + nula brzina lebde) u kombinaciji s akcijom push štapa/robotske ruke.

3. Sinhrona kontrola suradnje

Scenarij: Prijenos releja transportnih traka s više segmenata

Realizirano:

Način upravljanja glavnim/slave: glavni pretvarač frekvencije šalje upute za frekvenciju, a Slave stroj sinkrono slijedi kroz Modbus/Canopen.

Kaskadna kontrola: Stražnji transporter je 5% brži od prednjeg, izbjegavajući nakupljanje predmeta.

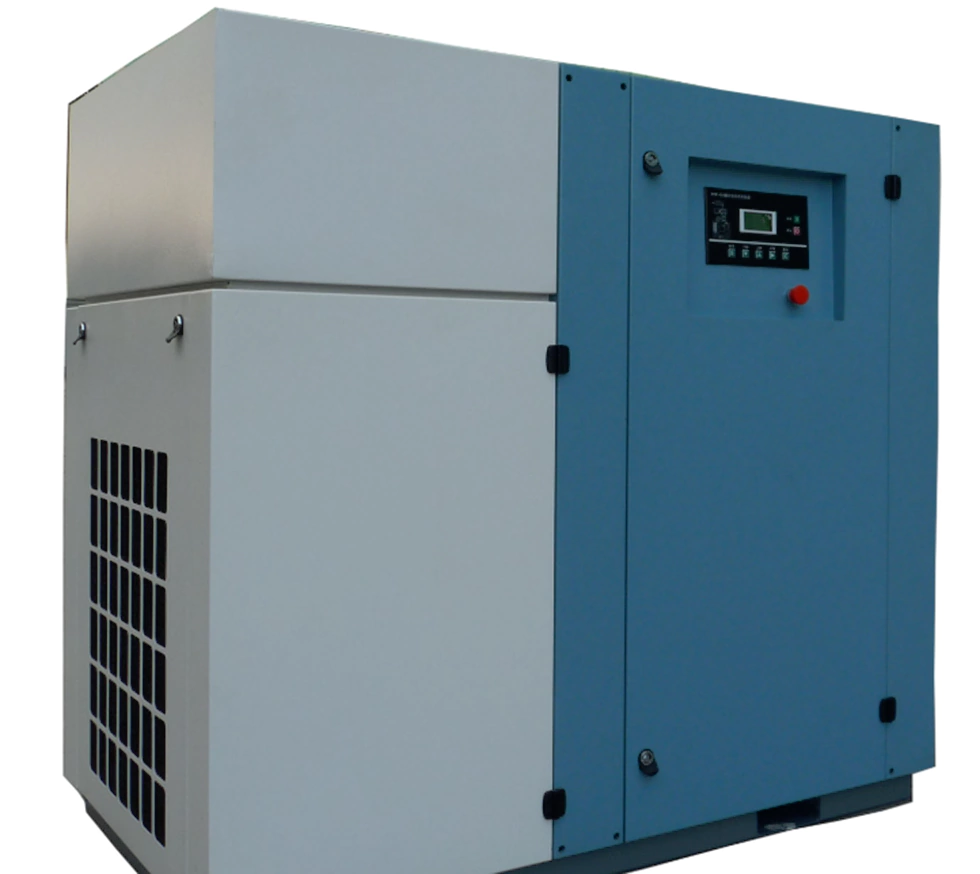

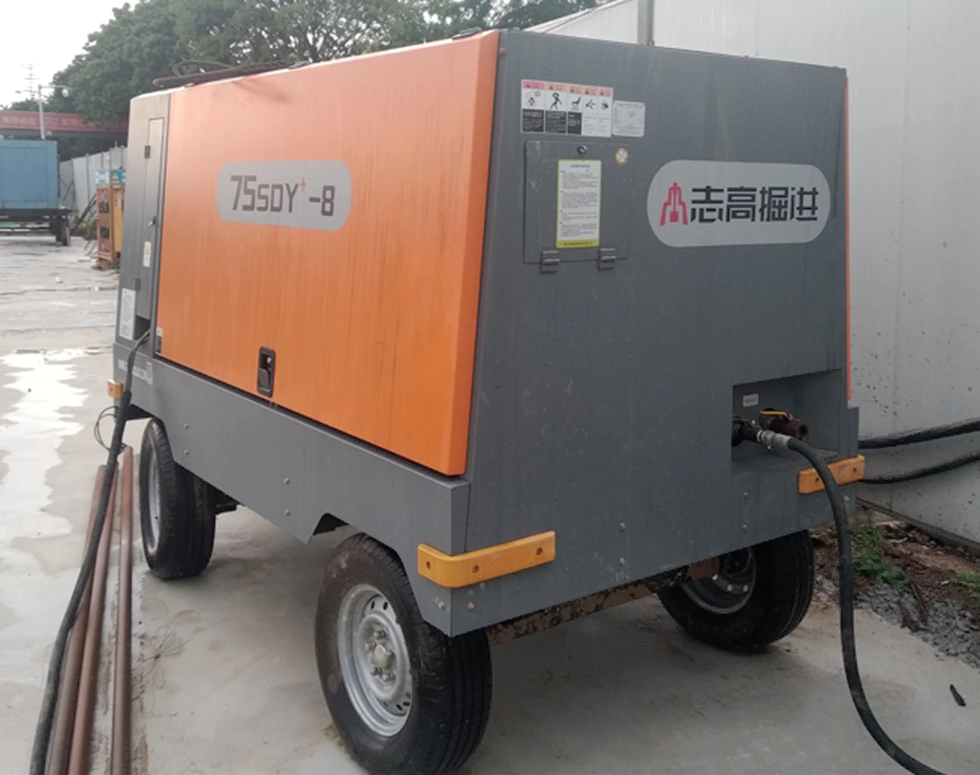

Kompresor zraka

Inverter zračnog kompresora poseban je pretvarač prilagođen svim vrstama zračnih kompresora. Promjenjiva frekvencijska transformacija zračnog kompresora može učiniti stabilnim tlakom opskrbe plinom, a pomoću regulatora tlaka kompresor zraka može nastaviti raditi pod postavljenom vrijednosti tlaka, tlak je stabilan i pouzdan, a tlak može biti postavljanje i podešavanje u bilo kojem trenutku. Motor za postizanje mekog starta, životni vijek kompresora i ciklus održavanja uvelike će se proširiti. Volumen ispušnih plinova zračnog kompresora kontrolira se brzinom zračnog kompresora, ploča zračnog ventila u cilindru više se više puta ne otvara i zatvara, a radni uvjeti poput sjedala i opruge ventila su uvelike poboljšani, što izbjegava oštar protok i utjecaj visoke temperature i visokog pritiska plina, a opterećenje visokog tlaka je smanjeno.

LCD prikazuje tekst i grafiku više jezika, brojeve LED zaslona, ​​intuitivnije, prema vašim preferencijama

Volumen VFD -a je velika struktura, veći radijator, brzina iskorištavanja proizvoda, može normalno raditi u vrućem okruženju kao što je tropska.

Mogu se prilagoditi različite vrste ulaznih i izlaznih načina:

1,3p 380V Ulaz na 3p 380V izlaz.

2. 3p220V ulaz na izlaz 3p220V.

3. 3p660V ulaz na 3p660V izlaz.

4. 1p220V ulaz na 3p 380V izlaz.

5. 1p220v Ulaz na 3p220V izlaz.

Uz funkciju praćenja brzine, može bolje dvostruko započeti.

Dolazi s Modbus RTU komunikacijom, a također može implementirati Modbus TCP, PRPFibus i Profinet dodavanjem kartica za proširenje.

VFD dijagram ožičenja.
