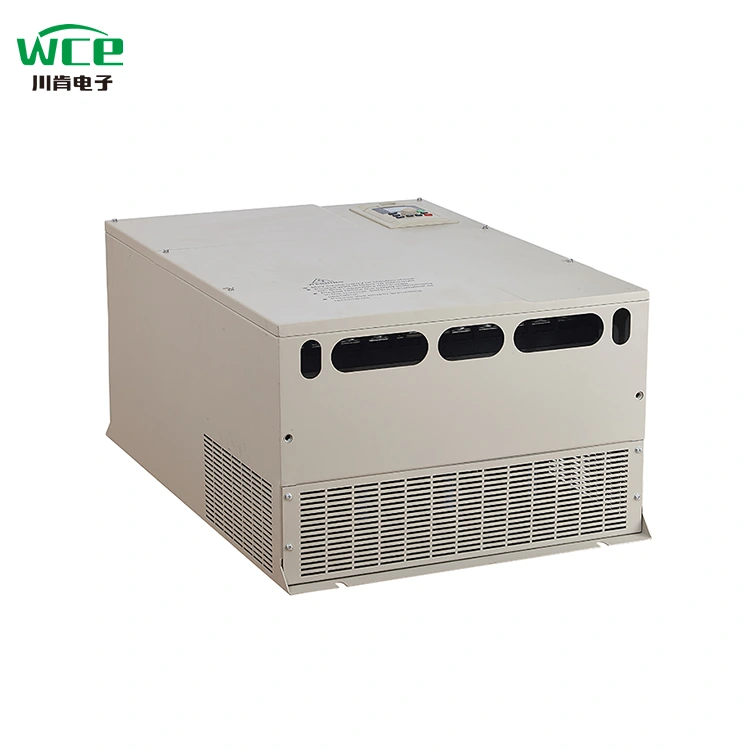

Inverterski pogon varijabilne frekvencije (VFD) od 75kWpruža podesivu kontrolu brzine za kompatibilne AC motore u industrijskim sustavima. Međutim, odabir pravog pogona zahtijeva više od podudaranja nazivne snage. Kupci moraju uzeti u obzir nazivnu struju motora, napon napajanja, zahtjeve za preopterećenje, karakteristike opterećenja, radnu brzinu, uvjete okoline i kontrolne funkcije. Ovaj vodič objašnjava kako radi VFD od 75kW, gdje se može koristiti, koje specifikacije zaslužuju pozornost i kako izbjeći uobičajene probleme s odabirom i instalacijom. Također nudi praktičan kontrolni popis za kupnju za inženjere, proizvođače opreme, sistemske integratore i industrijske distributere koji rade sa Zhejiang Chuanken Electric Co., Ltd.
Industrijski motori pokreću pumpe, ventilatore, kompresore, transportere, miješalice i mnoge druge vrste strojeva. U primjenama u kojima se zahtijevana brzina mijenja ovisno o proizvodnim zahtjevima, neprekidno pokretanje motora pri punoj brzini može stvoriti nepotrebnu potrošnju energije, mehanički stres ili nestabilnost procesa.
A 75kW inverterski pogon promjenjive frekvencije VFDje elektronički regulator motora dizajniran za regulaciju brzine i rada kompatibilnog AC motora podešavanjem izlazne frekvencije i napona u skladu s odabranom metodom upravljanja. Oznaka od 75kW predstavlja nazivnu klasu snage, ali upotrebljiva snaga motora ovisi o specifičnoj nazivnoj struji pretvarača, klasi napona, nazivnoj snazi i uvjetima instalacije.
Za proizvođače opreme i industrijske kupce, pravilno odabrani VFD može podržati ravnomjernije ubrzanje, kontrolirano usporavanje, poboljšanu prilagodbu procesa i fleksibilniji rad motora. Također može pružiti funkcije zaštite motora i mogućnosti nadzora, ovisno o modelu.
Ipak, nije svaki pogon od 75 kW prikladan za svaki motor od 75 kW. Dva pogona s istom nominalnom snagom mogu se razlikovati u kapacitetu preopterećenja, konfiguraciji ulaza, performansama upravljanja, zaštiti okoliša i komunikacijskim sučeljima.
Tipični pretvarač izmjenične struje s promjenjivom frekvencijom pretvara dolaznu izmjeničnu struju u istosmjernu preko ispravljača i istosmjernog međusklopa, zatim koristi elektroničke sklopne uređaje za proizvodnju izmjenične struje podesive frekvencije. Upravljački sustav regulira izlaz prema odabranom načinu rada i zahtjevima motora.
Za AC indukcijski motor, sinkrona brzina povezana je s frekvencijom napajanja i brojem polova motora. Smanjenje frekvencije općenito smanjuje brzinu motora, dok povećanje povećava brzinu unutar dopuštenog radnog raspona motora i pogona. Stvarna brzina indukcijskog motora također ovisi o opterećenju i klizanju.
Mnogi pogoni koriste kontrolu volta po hercu (V/f) za jednostavno podešavanje brzine. Vektorska kontrola bez senzora može pružiti poboljšanu kontrolu momenta u primjenama koje zahtijevaju zahtjevnije performanse brzine ili opterećenja. Dostupne funkcije ovise o specifičnom VFD modelu i konfiguraciji motora.
Prilagodljive rampe ubrzanja i usporavanja pomažu u kontroli brzine pokretanja i zaustavljanja motora. Odgovarajuće postavke rampe mogu smanjiti nagla mehanička opterećenja i podržati stabilniju proizvodnju. Opterećenja visoke inercije ili zahtjevi za brzim zaustavljanjem mogu zahtijevati dodatnu opremu za kočenje.
Ovisno o modelu, VFD može nadzirati struju, napon, temperaturu, radnu frekvenciju i uvjete kvara. Elektronička zaštita motora od preopterećenja i dijagnostika kvarova mogu pomoći timovima za održavanje, ali pogon mora biti pravilno konfiguriran i korišten sa svakom potrebnom vanjskom zaštitom.
VFD od 75kW može biti prikladan za srednje do velike industrijske motore kada njegove električne snage i upravljačke mogućnosti odgovaraju opremi. Tipične primjene uključuju sljedeće.
Promjenjiva kontrola brzine može pomoći u regulaciji protoka ili tlaka u crpnim sustavima. Uz odgovarajuću strategiju upravljanja, može smanjiti gubitke prigušivanja, podržati stabilnost tlaka i pomoći u upravljanju promjenjivom potražnjom. I dalje se moraju poštivati karakteristike crpke i minimalni protok.
Brzina ventilatora može se prilagoditi kako bi se zadovoljili zahtjevi ventilacije, hlađenja ili procesnog protoka zraka. Za mnoge sustave centrifugalnih ventilatora, smanjenje brzine može znatno smanjiti potražnju za energijom, pod uvjetom da radna točka i zahtjevi procesa to dopuštaju.
Transporteri često zahtijevaju kontrolirano ubrzanje i stabilnu brzinu pod promjenjivim opterećenjem. Pogon treba odabrati prema momentu pokretanja, inerciji opterećenja, zahtjevima za zaustavljanje i mogućnosti čestih pokretanja ili preopterećenja.
Mikseri, proizvodna oprema i drugi industrijski strojevi mogu trebati podesivu brzinu kako bi se prilagodili različitim materijalima ili fazama obrade. Prikladan VFD može poboljšati radnu fleksibilnost, iako profil zakretnog momenta i zahtjevi procesa moraju voditi strategiju upravljanja.
| Primjena | Tipični cilj kontrole | Važan čimbenik odabira |
|---|---|---|
| Centrifugalna pumpa | Podešavanje protoka ili tlaka | Rad s promjenjivim momentom, PID kontrola, minimalni protok |
| Industrijski ventilator | Kontrola protoka zraka i ventilacije | Radni raspon, hlađenje, optimizacija energije |
| Pokretna traka | Kontrolirano pokretanje i stabilan transport | Početni moment i sposobnost preopterećenja |
| Mikser | Podesiva brzina procesa | Potreban zakretni moment i promjenjivi uvjeti opterećenja |
| Kompresor | Podešavanje kapaciteta gdje je to dopušteno | Kompatibilnost kompresora i zahtjevi za pokretanje |
Ovo su opći primjeri primjene, a ne tvrdnje o zajamčenoj kompatibilnosti. Zahtjevi proizvođača opreme i stvarni radni uvjeti trebaju odrediti konačni odabir.
Prava specifikacija sprječava skupe neusklađenosti, neočekivana putovanja i kašnjenja puštanja u pogon koja se mogu izbjeći. Prije nego što zatražite ponudu, pregledajte sljedeće tehničke čimbenike.
Počnite s natpisnom pločicom motora i identificirajte njegovu nazivnu snagu i struju punog opterećenja. Kontinuirana izlazna struja VFD-a mora zadovoljiti ili premašiti struju koju zahtijeva motor u predviđenim radnim uvjetima. Strujna sposobnost je osobito važna kada motor radi pod velikim momentom ili čestim preopterećenjem.
Potvrdite raspoloživi napon napajanja, frekvenciju i faznu konfiguraciju. Ulazna snaga pogona mora odgovarati napajanju, dok njegov izlaz mora biti kompatibilan s motorom. Sama vrijednost od 75 kW ne utvrđuje je li određeni model prikladan za 380 V, 400 V, 415 V ili neki drugi sustav napajanja.
Zahtjevi za preopterećenje razlikuju se ovisno o primjeni i modelu. Centrifugalne pumpe i ventilatori često koriste rad s promjenjivim momentom, dok opterećeni transporteri i neki kompresori mogu zahtijevati veću sposobnost preopterećenja. Provjerite proizvođački specificirani postotak preopterećenja, trajanje, nazivni rad i sve povezane uvjete smanjenja snage.
Odredite je li V/f kontrola dovoljna ili je potrebna vektorska kontrola bez senzora. Razmotrite početni okretni moment, performanse pri malim brzinama, regulaciju brzine i je li potrebna povratna informacija od enkodera ili senzora procesa.
Temperatura okoline, prašina, vlaga, nadmorska visina, ventilacija i zaštita kućišta mogu utjecati na rad pogona. Ako će se VFD instalirati u vrućem električnom ormariću ili prašnjavom industrijskom području, provjerite zahtjeve za hlađenjem, dopuštene uvjete okoline i sva potrebna smanjenja.
Provjerite zahtijeva li aplikacija digitalne i analogne ulaze, relejne izlaze, PID kontrolu, bilježenje grešaka ili komunikaciju s PLC-om ili nadzornim sustavom. Podrška za protokol i dostupni terminali razlikuju se ovisno o seriji proizvoda.
Različiti strojevi postavljaju različite zahtjeve na motor. Razumijevanje profila opterećenja pomaže u određivanju potrebne nazivne struje, načina upravljanja i konfiguracije kočenja.
Centrifugalne pumpe, ventilatori i mnogi puhala uobičajene su primjene s promjenjivim momentom. Njihov zahtjev za okretnim momentom općenito se smanjuje kako brzina pada. Ispravno konfiguriran pogon stoga može pomoći u smanjenju potrošnje energije kada sustav provodi značajno vrijeme na smanjenoj brzini.
Transportne trake, određene pumpe s pozitivnim pomakom i neke miješalice mogu zahtijevati značajan okretni moment čak i pri maloj brzini. Ove aplikacije često trebaju pogon s odgovarajućom oznakom za teške uvjete rada i odgovarajućom sposobnošću preopterećenja. Također se mora procijeniti hlađenje motora pri malim brzinama.
Velika rotirajuća oprema može generirati regenerativnu energiju pri usporavanju. Opterećenja koja pokreću motor umjesto da ih on pokreće također mogu zahtijevati posebno rukovanje. Ovisno o primjeni, može biti potreban kočioni otpornik, kočna jedinica ili regenerativno rješenje.
Kada je rad neizvjestan, dobavljaču navedite vrstu opterećenja, početnu učestalost, potrebno vrijeme ubrzanja, vrijeme zaustavljanja, raspon brzine i očekivane uvjete preopterećenja. Ova informacija je korisnija od jednostavnog traženja modela od 75 kW.
Ušteda energije čest je razlog za ugradnju VFD-a, ali rezultati ovise o stroju, strategiji upravljanja, rasporedu rada i dizajnu sustava. Pogon ne smanjuje automatski potrošnju energije u svakoj primjeni.
U mnogim sustavima centrifugalnih pumpi i ventilatora, potrebna snaga može se znatno smanjiti kako se brzina smanjuje. To može stvoriti uštede kada potražnja varira tijekom dana. Međutim, stvarni rezultat ovisi o krivulji sustava, statičkom tlaku, ograničenjima procesa i radnoj učinkovitosti motora.
Zajedno procijenite učinkovitost motora, gubitke u pogonu, gubitke u prijenosu, zahtjeve procesa i postojeću metodu upravljanja. Loše odabran raspon brzine ili neprikladna strategija upravljanja mogu ograničiti očekivanu korist.
Bilježite radne sate, izmjerenu potrošnju energije, varijacije opterećenja, tarife električne energije i troškove održavanja. Usporedite trenutni sustav s predloženim VFD-kontroliranim sustavom koristeći realne pretpostavke umjesto da se oslanjate na univerzalni postotak uštede.
| Faktor troškova | Podaci za prikupljanje | Zašto je važno |
|---|---|---|
| Potrošnja energije | Izmjereni kW i godišnji radni sati | Procjenjuje potencijalne uštede električne energije |
| Montaža | Ormar, ožičenje, filteri i puštanje u rad | Definira početni trošak projekta |
| Održavanje | Zahtjevi za inspekciju, hlađenje i servisiranje | Podržava planiranje troškova životnog ciklusa |
| Izvedba procesa | Podaci o protoku, tlaku, brzini i proizvodnji | Provjerava zadovoljava li kontrolno rješenje radne potrebe |
Ispravna instalacija ključna je za siguran rad i pouzdan rad. Kvalificirano električarsko osoblje mora slijediti upute proizvođača pogona, važeće električne kodove i sigurnosne zahtjeve stroja.
Provjerite dolazni napon, fazu, frekvenciju, uzemljenje i uzvodne zaštitne uređaje. Provjerite je li odabrani pogon kompatibilan sa sustavom napajanja i uvjetima instalacije.
Osigurajte potrebne razmake, ventilaciju i raspršivanje topline. Odvojite ožičenje napajanja od osjetljivog kontrolnog ožičenja gdje je to moguće i slijedite upute proizvođača za usmjeravanje kabela i elektromagnetsku kompatibilnost.
Konfigurirajte nazivni napon, struju, frekvenciju, brzinu i druge potrebne podatke s natpisne pločice motora. Primijenite odgovarajuće postavke zaštite motora i način upravljanja prema uputama proizvođača.
Provjerite smjer vrtnje, ubrzanje, usporavanje, radnu brzinu, odgovor na opterećenje i rukovanje greškama. Testirajte cijeli kontrolni niz prije puštanja stroja u normalnu proizvodnju.
Spremite postavke parametara, informacije o ožičenju, zapise o puštanju u pogon i relevantnu povijest alarma. Dokumentacija pomaže tehničarima vratiti željenu konfiguraciju i otkloniti buduće probleme.
Radi sigurnosti, prije rada na pogonu ili njegovoj povezanoj opremi, isključite napajanje i slijedite proizvođačeve postupke pražnjenja i provjere. DC sabirnica može zadržati opasan napon nakon prekida napajanja.
Mnogi kvarovi pogona mogu se povezati s netočnim dimenzioniranjem, lošim hlađenjem, neprikladnim postavkama parametara, problemima s ožičenjem ili zahtjevnim uvjetima opterećenja. Strukturirani postupak rješavanja problema može smanjiti vrijeme zastoja i izbjeći nepotrebnu zamjenu komponenti.
Mogući uzroci uključuju pretjeranu potrebu za momentom pokretanja, kratko vrijeme ubrzanja, mehaničko vezanje, netočne podatke o motoru ili neprikladne postavke upravljanja. Pregledajte povijest grešaka i uvjete opterećenja prije podešavanja parametara.
Provjerite ventilaciju, temperaturu kućišta, ventilatore za hlađenje, čistoću hladnjaka i punjenje. Provjerite prelazi li instalacija dopuštenu temperaturu okoline ili ograničenja nadmorske visine i je li potrebno smanjenje snage.
Naglo usporavanje ili opterećenje visoke inercije mogu vratiti energiju u DC sabirnicu pogona. Ovisno o primjeni i dizajnu proizvoda, može biti potrebno dulje vrijeme usporavanja ili odgovarajuće rješenje kočenja.
Provjerite točnost parametara motora, način upravljanja, referentne signale brzine, ožičenje i varijaciju opterećenja. Za sustave zatvorene petlje, provjerite relevantne povratne informacije i postavke upravljanja.
Pregledajte šifru alarma, uvjete napajanja, kontrolno ožičenje, mrežnu konfiguraciju i uzemljenje. Zabilježite grešku prije resetiranja pogona i konzultirajte priručnik proizvoda ili kvalificiranu tehničku podršku ako uzrok ostane nejasan.
Preventivno održavanje treba slijediti raspored servisa proizvođača i uključivati odgovarajuće preglede ventilacijskih putova, električnih priključaka, uvjeta okoline i evidencije grešaka.
Industrijski kupci mogu smanjiti nedostatke u specifikacijama i kašnjenja u nabavi tako što će pripremiti kompletan tehnički sažetak prije nego što zatraže ponude.
Zhejiang Chuanken Electric Co., Ltd.služi kao referenca tvrtke za kupce koji ocjenjuju proizvode za upravljanje industrijskim motorima. Kada se raspravlja o 75kW pretvaraču promjenjive frekvencije, kupci bi trebali navesti namjeravanu primjenu i električne zahtjeve tako da se može potvrditi odgovarajuća serija proizvoda i konfiguracija.
Za OEM projekte, nadogradnju opreme i nabavu distributera, usporedba dobavljača o tehničkoj prikladnosti, dokumentaciji, servisnoj podršci i ukupnim operativnim troškovima daje jaču osnovu za odluke o kupnji nego usporedba samo nazivne snage.
VFD od 75kW kontrolira brzinu i rad kompatibilnog AC motora podešavanjem njegove izlazne frekvencije i napona. Ovisno o modelu, također može pružiti zaštitu motora, podesivo ubrzanje i usporavanje, nadzor i integraciju industrijske kontrole.
Možda je prikladan, ali sama nazivna snaga nije dovoljna. Prije potvrde kompatibilnosti provjerite nazivnu struju i napon motora, trajnu izlaznu struju pogona, kapacitet preopterećenja, radnu snagu i radne uvjete.
Potencijalne primjene uključuju industrijske pumpe, ventilatore, puhala, transportne trake, miješalice i kompatibilne kompresore. Prikladnost ovisi o specifikacijama motora, karakteristikama opterećenja, potrebnom okretnom momentu i mogućnostima odabranog pogona.
Može smanjiti potrošnju energije u prikladnim aplikacijama s promjenjivom brzinom, osobito tamo gdje se zahtjevi pumpe ili ventilatora mijenjaju tijekom vremena. Stvarne uštede ovise o profilu opterećenja, dizajnu sustava, radnim satima, pogonskim gubicima i strategiji upravljanja.
Potreban napon ovisi o specifičnom modelu proizvoda i regionalnom elektroenergetskom sustavu. Potvrdite opskrbni napon, fazu i frekvenciju prema podatkovnoj tablici proizvođača radije nego da pretpostavljate da svi pogoni od 75kW dijele istu električnu konfiguraciju.
Ne zahtijeva ga svaka aplikacija. Kočioni otpornik ili drugo rješenje kočenja može biti potrebno kada opterećenje ima veliku inerciju, zahtijeva brzo usporavanje ili vraća značajnu energiju pogonu. Potvrdite kompatibilnost i veličinu kod proizvođača.
Ocijenite dobavljačevu tehničku dokumentaciju, prikladnost proizvoda, procese kvalitete, sposobnost podrške, uvjete jamstva, dogovore o isporuci i sposobnost razjašnjavanja zahtjeva za primjenu. Zatražite točne specifikacije modela prije naručivanja.
Pripremite podatke s natpisne pločice motora, napon napajanja, vrstu primjene, zahtjeve za preopterećenje, upravljačke funkcije, okruženje instalacije, količinu i odredište isporuke. Ovi detalji pomažu dobavljaču da ocijeni odgovarajuću konfiguraciju pogona.
Tražite pretvarač varijabilne frekvencije od 75kW za svoju opremu, proizvodnu liniju ili projekt upravljanja motorom?Zhejiang Chuanken Electric Co., Ltd. je tvrtka koju možete kontaktirati za informacije o proizvodu i tehničke rasprave o zahtjevima vaše aplikacije.
Podijelite svoje specifikacije motora, napon napajanja, vrstu opterećenja, radne uvjete i potrebne kontrolne funkcije kako biste lakše uspostavili odgovarajuću konfiguraciju proizvoda. Jasne tehničke informacije olakšavaju procjenu kompatibilnosti, instalacijskih potreba i troškova projekta.
Kontaktirajte naskako bi razgovarali o vašim industrijskim VFD zahtjevima, zatražili dokumentaciju proizvoda i istražili prikladno rješenje upravljanja motorom za vaš projekt.
Kontaktirajte nasza informacije o proizvoduPotvrdite dostupnost modela, tehničke ocjene, certifikate i komercijalne uvjete izravno s dobavljačem prije naručivanja.
