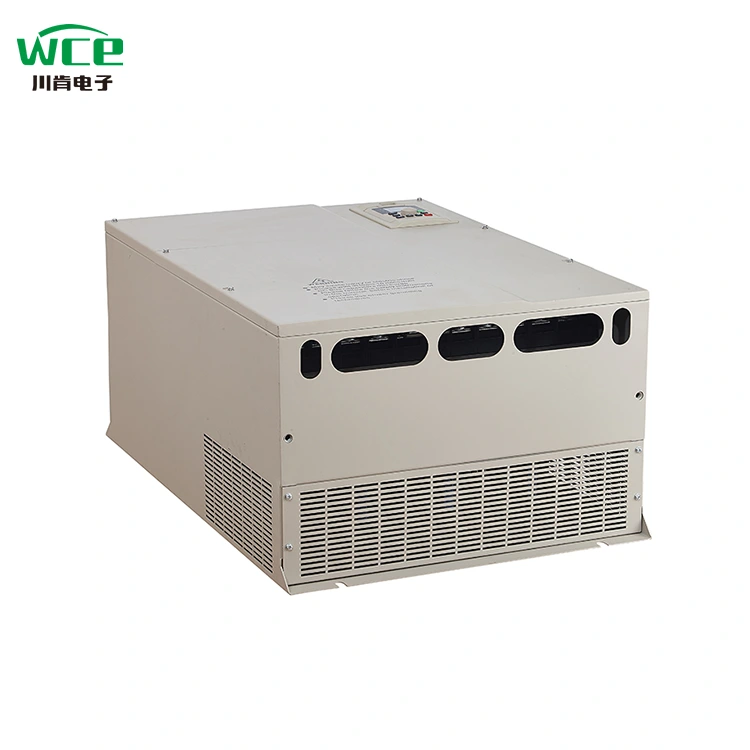

75kW Inverter Varijabilni frekvencijski pogon VFD

SCK300 Series je pretvarač visokih performansi dizajniran za industrijsku automatizaciju, koji integrira multifunkcionalnu i visoku učinkovitost i uštedu energije, a pogodan je za kontrolu pogona na različite industrijske opreme.

Osnovne funkcije i prednosti

Napredna tehnologija kontrole vektora: Velika regulacija brzine preciznosti i stabilan rad, izvrstan dinamički odgovor.

Visoka učinkovitost i ušteda energije: Optimizirajte učinkovitost rada motora i značajno smanjite potrošnju energije.

Široka kompatibilnost: Podrška složenim radnim uvjetima ventilatora, pumpi, transportnih remena, drobilicama i druge opreme.

Scenarij prijave

Fleksibilna primjena u sljedećim područjima:

Kontrola tekućine (ventilator, opterećenje pumpe)

Prijenos materijala (transportni remen, lift)

Teški strojevi (drobilica, mikser)

Širenje i nadogradnja

Besprijekorna nadogradnja na SCK350: Poboljšajte performanse i proširite funkcionalne module zamjenom upravljačke ploče.

Prilagodba posebne opreme kao što su dizalice: Kartice za proširenje podržane su nakon nadogradnje kako bi se ispunili zahtjevi profesionalnih scenarija kao što su kontrola zakretnog momenta i multi-motorička sinkronizacija.

Uz modularni dizajn i nadogradnju tehnologije, SCK serija se može prilagoditi različitim potrebama za industrijskom automatizacijom, od osnovnih do naprednih.

Parametar proizvoda (specifikacija)

Značajka proizvoda

● I/O značajke

◆ Raspon ulaznog napona: 220V/380V/660V ± 15%

◆ Raspon ulazne frekvencije: 47 ~ 63Hz

◆ Raspon izlaznog napona: 0 ~ nazivni ulazni napon

Izlazni frekvencijski raspon: 0 ~ 400Hz

● Značajke perifernog sučelja

◆ Programirani digitalni ulaz: 8 Ulaz

◆ Programirani analogni ulaz: AI1: 0 ~ 10V Ulaz, AI2: 0 ~ 10V ili 0 ~ 20ma ulaz

◆ Otvoreni izlaz kolektora: 1 izlaz

Izlaz releja: 2 izlaza

◆ Analogni izlaz: 2 izlaza, 0/4 ~ 20ma ili 0 ~ 10V

● Karakteristike tehničkih performansi

◆ Način upravljanja: Nema PG vektorske kontrole, V/F kontrola, kontrola momenta.

◆ Kapacitet preopterećenja: 150% Ocijenjena struja 60 -ih; 180% ocijenjena struja 10s

◆ Početni okretni moment: bez PG vektora kontrola: 0,5Hz/150% (SVC)

Omjer brzine: bez PG vektora kontrola: 1: 100

● Funkcionalne značajke

Način postavljanja frekvencije: digitalna postavka, analogna postavka, postavka serijske komunikacije, multi-brzina, postavka PID-a, itd.

◆ PID kontrolna funkcija

◆ Upravljačka funkcija s više brzina: 16 kontrola brzine

◆ Funkcija kontrole frekvencije zamaha

◆ trenutačno nestanka snage bez zaustavljanja funkcije

◆ Funkcija Quick/JOG ključa: Multi-funkcionalna tipka za prečace koju korisnici slobodno definiraju

◆ Funkcija automatskog podešavanja napona: Kada se napon napajanja promijeni, može automatski održati konstantu izlazni napon

◆ Osigurajte do 25 vrsta zaštite grešaka: preko struje, preko napona, pod naponom, prekomjernom temperaturom, faznim gubitkom, preopterećenjem i drugim zaštitnim funkcijama

Primjena proizvoda

Proizvodi se mogu koristiti u metalurgiji i kemijskoj industriji, kompresorima, dizalicama, općinskim inženjerskim prilikama.

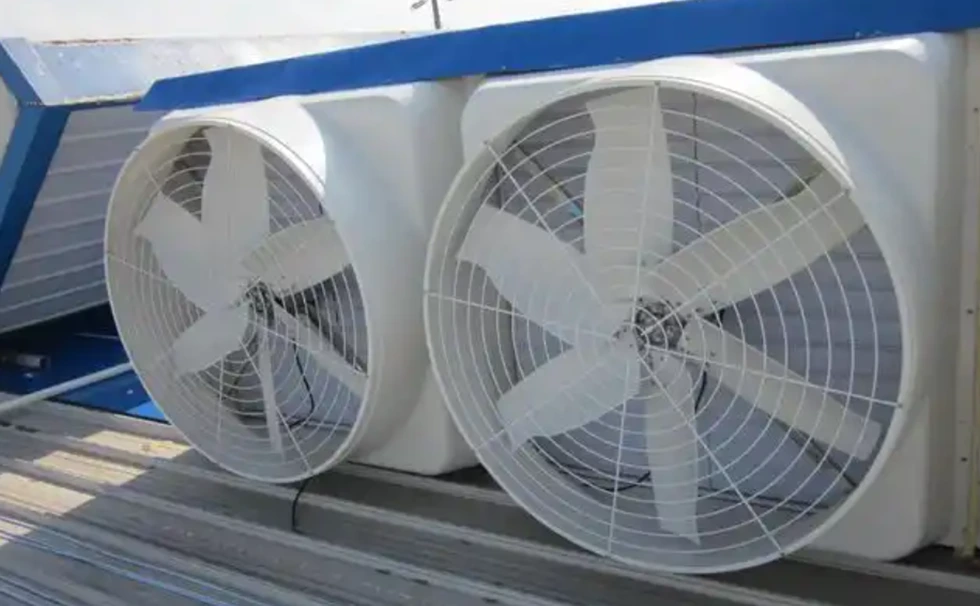

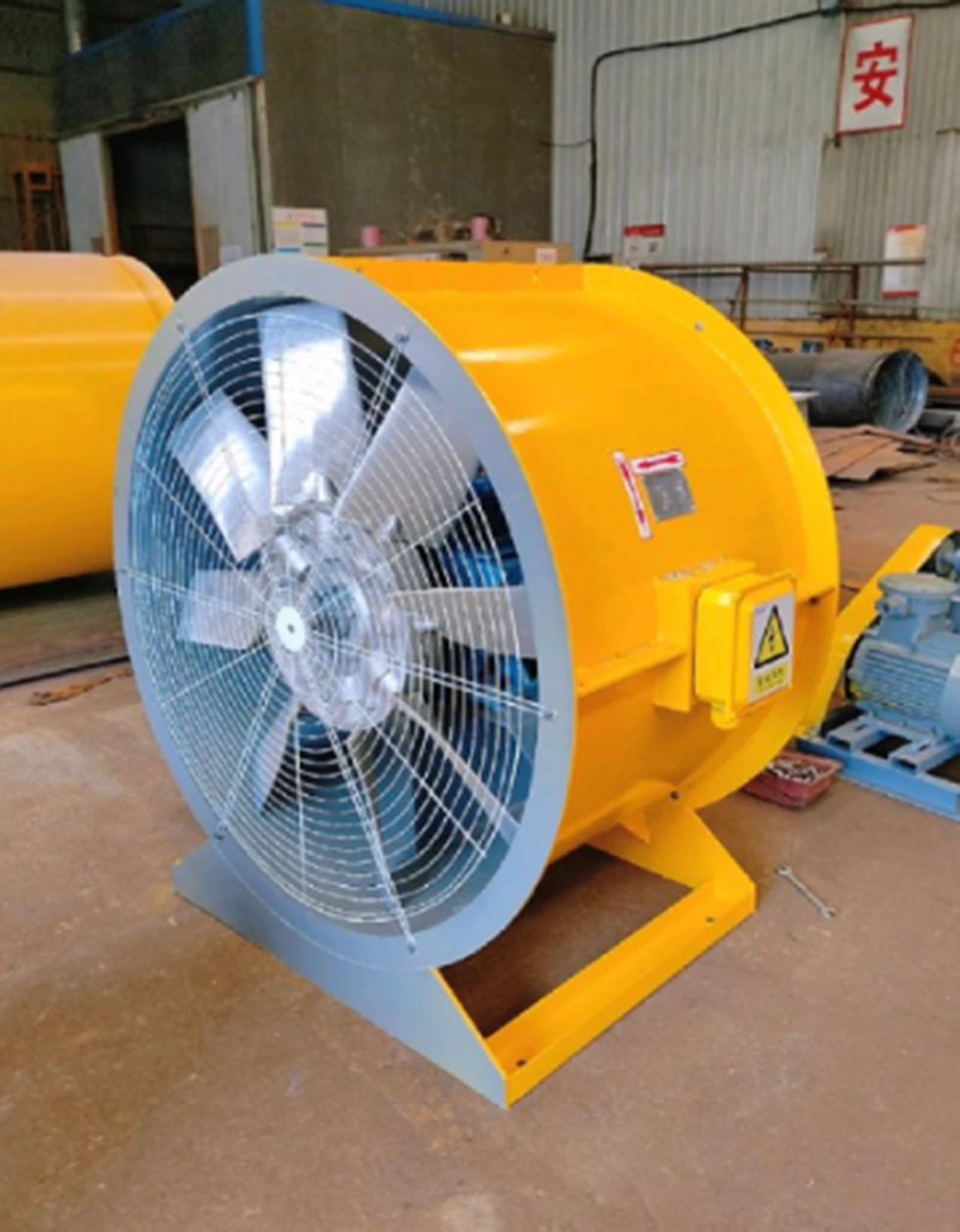

Obožavatelji

Primjena pretvarača frekvencije u području ventilatora ne samo da u velikoj mjeri smanjuje potrošnju energije, već poboljšava i točnost sustava i razinu automatizacije putem inteligentne kontrole. WCE -ove SCK300 serije, s visokom algoritmi kompatibilnosti i uštede energije, može pokriti raznolike potrebe malih ventilatora velikim industrijskim navijačima, pomažući kompanijama da postignu zelenu i učinkovitu proizvodnju.

Terensko navodnjavanje

U poljoprivrednom navodnjavanju, VFD za opskrbu vodom konstantnog tlaka gotovo je standardni. Prije svega, u procesu pokretanja crpke, VFD može postupno povećavati svoju radnu frekvenciju, tako da pumpa može raditi polako, tako da voda ne uzrokuje previše utjecaja na cjevovod. VFD se tada može koristiti zajedno s daljinskim tlakom ili senzorom tlaka kako bi se izjednačio tlak u našim cijevima. Konačno, VFD može kontrolirati cjevovod za zaštitu tlaka, ali i vlastitim preopterećenjem, podtlakom, nadtlakom, zaštitom od pritiska kako bi se smanjila oštećenja crpke.

Dostupna su dva načina prikaza:

1.LCD prikaz: Dođite s kineskim i engleskim zaslonom, možete prilagoditi i ruski, portugalski, španjolski, perzijski i drugi jezici.

2.LED zaslon: tradicionalni zaslon digitalne cijevi, dvostruki prikaz, istovremeno promatrajte dva skupa podataka.

VFD prihvaća široki i veliki strukturni dizajn, integrira komponente hlađenja velike veličine i ima visoku sposobnost kontinuiranog rada i visoku brzinu iskorištavanja učinkovitosti. Jačanjem sustava hlađenja i odabirom komponenti otpornih na visoke temperature, on se može stabilno prilagoditi visokim temperaturama i teškim radnim uvjetima poput tropske.

Mogu se prilagoditi različite vrste ulaznih i izlaznih načina:

1,3p 380V Ulaz na 3p 380V izlaz.

2. 3p220V ulaz na izlaz 3p220V.

3. 3p660V ulaz na 3p660V izlaz.

4. 1p220V ulaz na 3p 380V izlaz.

5. 1p220v Ulaz na 3p220V izlaz.

Uz funkciju praćenja brzine, može bolje dvostruko započeti.

Dolazi s Modbus RTU komunikacijom, a također može implementirati Modbus TCP, PRPFibus i Profinet dodavanjem kartica za proširenje.

VFD dijagram ožičenja.
