Jednostavno rješavanje problema za VFD - IGBT 、 most ispravljača

Upozorenje:

Prije mjerenja potrebno je osigurati isključivanje VFD -a i uklanjanja dalekovoda R, S, T i izlazne linije U, V, W. Tek nakon mjerenja p+/n- i nema istosmjernog napona, može se izvršiti operacija!

Izmjerite modul ispravljača VFD -a:

Prvo postavite multimetar na položaj "Diode", a zatim upotrijebite crvene i crne testne vodstvo multimetra da biste slijedili korake u nastavku za otkrivanje:

Drugo, dodirnite pozitivni terminal P (+) DC sabirnice s crnim testnim olovom i dodirnite r, s i t u nizu s crvenim testnim olovom. Zabilježite prikazane vrijednosti na multimetru.

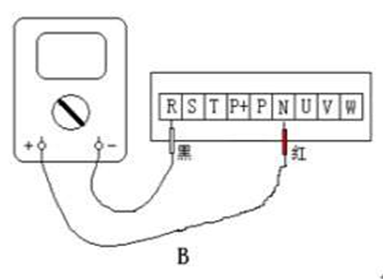

Treće, tada dodirnite crveni test do negativnog terminala N (-) DC sabirnice i dodirnite crnu test do R, S i T u nizu i zabilježite vrijednost zaslona multimetra.

Četvrto, ako su prikazane vrijednosti šestog mjerenja u osnovi uravnotežene, to ukazuje da nema problema s ispravljanjem VFD -a. Inače je oštećen modul ispravljanja u odgovarajućem položaju.

Izmjerite IGBT modul VFD -a:

Prvo postavite multimetar na položaj "Diode", a zatim upotrijebite crvene i crne testne vodstvo multimetra da biste slijedili korake u nastavku za otkrivanje:

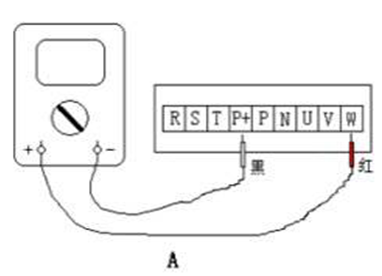

Drugo, dodirnite pozitivni terminal P (+) DC sabirnice s crnim testnim olovom i dodirnite U, V i W u slijedu s crvenim testnim olovom. Zabilježite prikazane vrijednosti na multimetru.

Treće, tada dodirnite crveni test do negativnog terminala N (-) DC sabirnice i dodirnite crnu testnu vodstvo do u, V i W u nizu i zabilježite vrijednost zaslona multimetra.

Četvrto, ako su prikazane vrijednosti šestog mjerenja u osnovi uravnotežene, to ukazuje da nema problema s IGBT pretvaračem VFD -a. Inače je oštećen IGBT pretvarač u odgovarajućem položaju.
