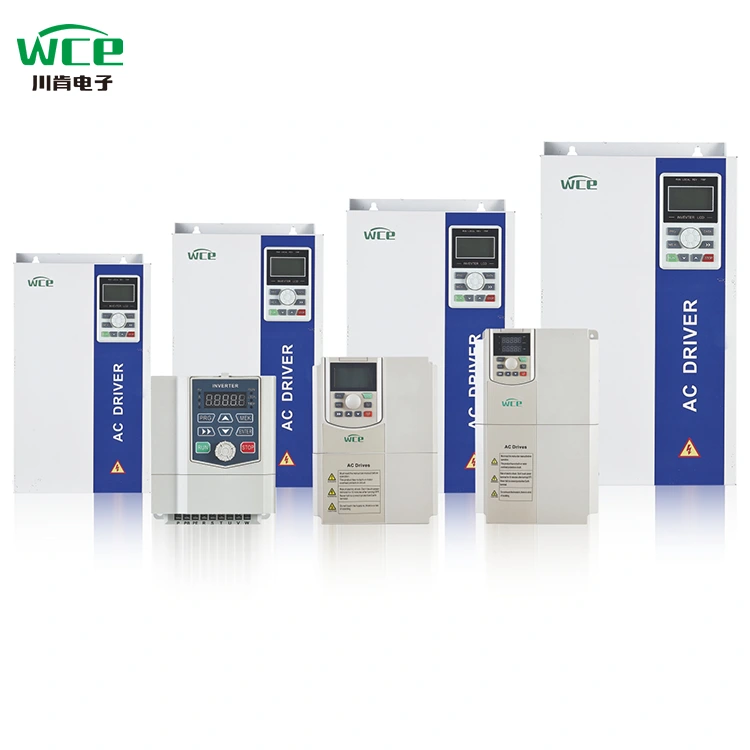

Trofazni pretvarač frekvencije visokih performansi

WCE -ova SCK300 serija je visoka performansi, svestrani pretvarač frekvencije dizajniran za industrijsku automatizaciju, široko se koristi u ventilatorima, pumpama, transportnim trakama, drobilicama i drugoj opremi. Njegova jezgra prihvaća naprednu tehnologiju kontrole vektora i ima karakteristike regulacije visoke preciznosti, uštede energije, visoke učinkovitosti i stabilnog rada kako bi se zadovoljile potrebe različitih industrijskih scenarija. Pored toga, SCK300 se može nadograditi na SCK350 nadogradnjom upravljačke ploče, nakon čega se mogu dodati i primijeniti kartice za ekspanzije i primijeniti na opremu poput dizalica.

Parametar proizvoda (specifikacija)

Značajka proizvoda

● I/O značajke

◆ Raspon ulaznog napona: 220V/380V/660V ± 15%

◆ Raspon ulazne frekvencije: 47 ~ 63Hz

◆ Raspon izlaznog napona: 0 ~ nazivni ulazni napon

Izlazni frekvencijski raspon: 0 ~ 400Hz

● Značajke perifernog sučelja

◆ Programirani digitalni ulaz: 8 Ulaz

◆ Programirani analogni ulaz: AI1: 0 ~ 10V Ulaz, AI2: 0 ~ 10V ili 0 ~ 20ma ulaz

◆ Otvoreni izlaz kolektora: 1 izlaz

Izlaz releja: 2 izlaza

◆ Analogni izlaz: 2 izlaza, 0/4 ~ 20ma ili 0 ~ 10V

● Karakteristike tehničkih performansi

◆ Način upravljanja: Nema PG vektorske kontrole, V/F kontrola, kontrola momenta.

◆ Kapacitet preopterećenja: 150% Ocijenjena struja 60 -ih; 180% ocijenjena struja 10s

◆ Početni okretni moment: bez PG vektora kontrola: 0,5Hz/150% (SVC)

Omjer brzine: bez PG vektora kontrola: 1: 100

● Funkcionalne značajke

Način postavljanja frekvencije: digitalna postavka, analogna postavka, postavka serijske komunikacije, multi-brzina, postavka PID-a, itd.

◆ PID kontrolna funkcija

◆ Upravljačka funkcija s više brzina: 16 kontrola brzine

◆ Funkcija kontrole frekvencije zamaha

◆ trenutačno nestanka snage bez zaustavljanja funkcije

◆ Funkcija Quick/JOG ključa: Multi-funkcionalna tipka za prečace koju korisnici slobodno definiraju

◆ Funkcija automatskog podešavanja napona: Kada se napon napajanja promijeni, može automatski održati konstantu izlazni napon

◆ Osigurajte do 25 vrsta zaštite grešaka: preko struje, preko napona, pod naponom, prekomjernom temperaturom, faznim gubitkom, preopterećenjem i drugim zaštitnim funkcijama

Primjena proizvoda

Proizvodi se mogu koristiti u metalurgiji i kemijskoj industriji, kompresorima, dizalicama, općinskim inženjerskim prilikama.

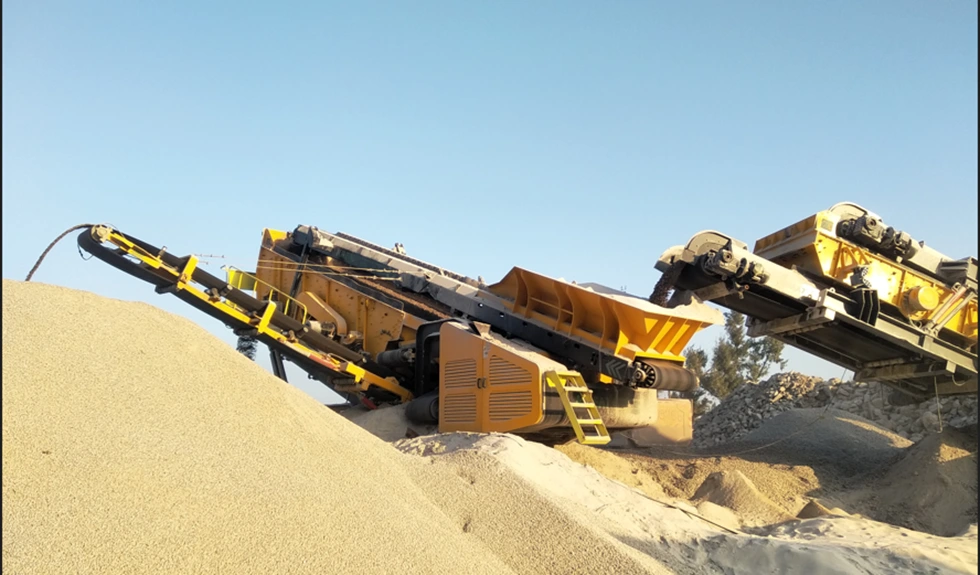

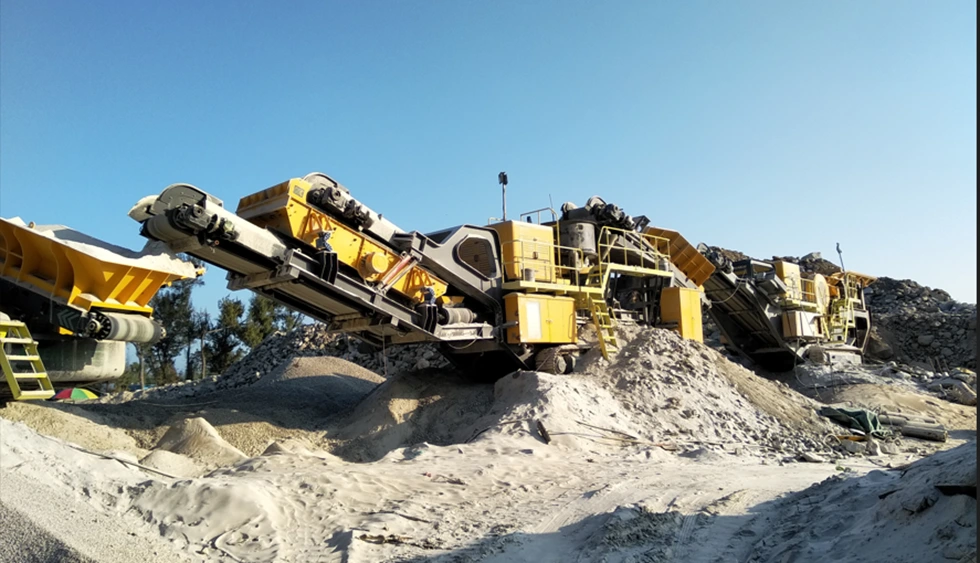

Drobilica, sortiranje kamenja različitih veličina.

VFD se široko koristi u industriji drobilica, može se koristiti u udarnom drobilicu, drobilicu čeljusti, drobilicom konusa, drobilicom čekića itd. Može se koristiti u domaćinu velike snage, smanjiti početnu struju, prilagoditi brzinu drobilice, kada se brzina smanji, ali također može uštedjeti oko 50%. Pretvarač frekvencije koji se koristi u drobilici može smanjiti mehanički utjecaj i proširiti radni vijek opreme.

Terensko navodnjavanje

U poljoprivrednom navodnjavanju, VFD za opskrbu vodom konstantnog tlaka gotovo je standardni. Prije svega, u procesu pokretanja crpke, VFD može postupno povećavati svoju radnu frekvenciju, tako da pumpa može raditi polako, tako da voda ne uzrokuje previše utjecaja na cjevovod. VFD se tada može koristiti zajedno s daljinskim tlakom ili senzorom tlaka kako bi se izjednačio tlak u našim cijevima. Konačno, VFD može kontrolirati cjevovod za zaštitu tlaka, ali i vlastitim preopterećenjem, podtlakom, nadtlakom, zaštitom od pritiska kako bi se smanjila oštećenja crpke.

Dostupna su dva načina prikaza:

1.LCD prikaz: Dođite s kineskim i engleskim zaslonom, možete prilagoditi i ruski, portugalski, španjolski, perzijski i drugi jezici.

2.LED zaslon: tradicionalni zaslon digitalne cijevi, dvostruki prikaz, istovremeno promatrajte dva skupa podataka.

Volumen VFD -a je velika struktura, veći radijator, brzina iskorištavanja proizvoda, može normalno raditi u vrućem okruženju kao što je tropska.

Mogu se prilagoditi različite vrste ulaznih i izlaznih načina:

1,3p 380V Ulaz na 3p 380V izlaz.

2. 3p220V ulaz na izlaz 3p220V.

3. 3p660V ulaz na 3p660V izlaz.

4. 1p220V ulaz na 3p 380V izlaz.

5. 1p220v Ulaz na 3p220V izlaz.

Uz funkciju praćenja brzine, može bolje dvostruko započeti.

Dolazi s Modbus RTU komunikacijom, a također može implementirati Modbus TCP, PRPFibus i Profinet dodavanjem kartica za proširenje.

VFD dijagram ožičenja.
