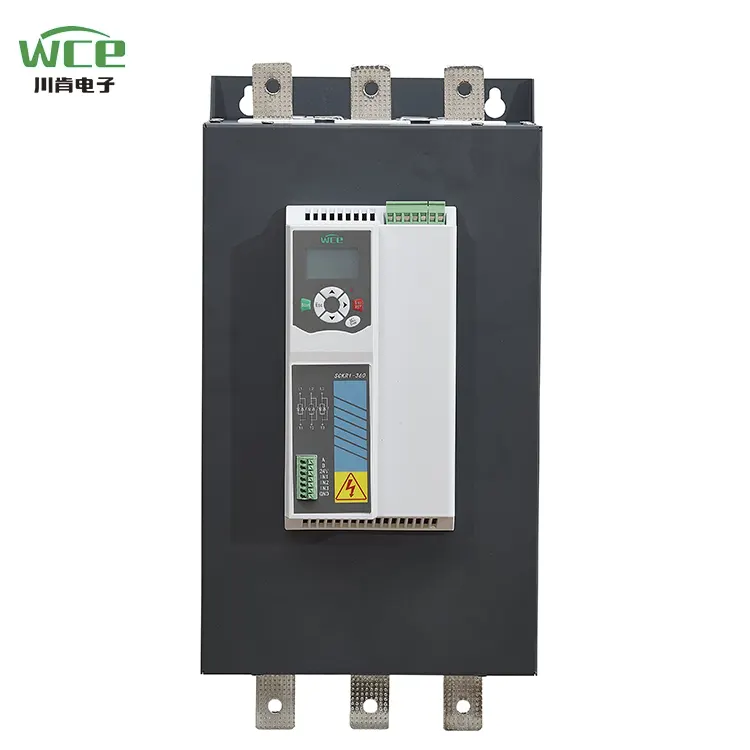

Ugrađen u zaobilaznom mekom startera 90kW nije potreban kontaktor

Inteligentna interakcija i prikladna operacija: Soft starter serije 360 ​​opremljen je zaslonom LCD tekućeg kristalnog zaslona. Dizajn sučelja je jednostavan i intuitivan, a iskustvo rada je glatko i prikladno. Sustav je opremljen funkcijama prikaza i na kineskom i engleskom jeziku i podržava prilagodbu određenih nacionalnih jezika, u potpunosti zadovoljavajući potrebe korisnika u različitim regijama.

Multikomunikacija i daljinska inteligentna kontrola: Opremljen je standardnom komunikacijskom funkcijom Modbus 485, a također podržava prilagođene komunikacijske metode kao što su Siemens Profibus protokol i aplikacija za mobilne telefone, pomažući korisnicima da postignu učinkovito daljinsko uklanjanje pogrešaka i precizne kontrole i razbijaju prostorna ograničenja.

Izvanredne performanse i dugotrajna izdržljivost: Opremljen potpuno novim prilagođenim DC sklopkom, u usporedbi s običnim AC kontaktima, njegovi su performanse poboljšane za 3 puta, toplina se smanjuje za 2,6 puta, sigurnost se povećava za 25%, učinkovitost uštede energije doseže 20%, a uslužni život prelazi 100 000 puta, pružajući pouzdano jamstvo za stabilan rad opreme.

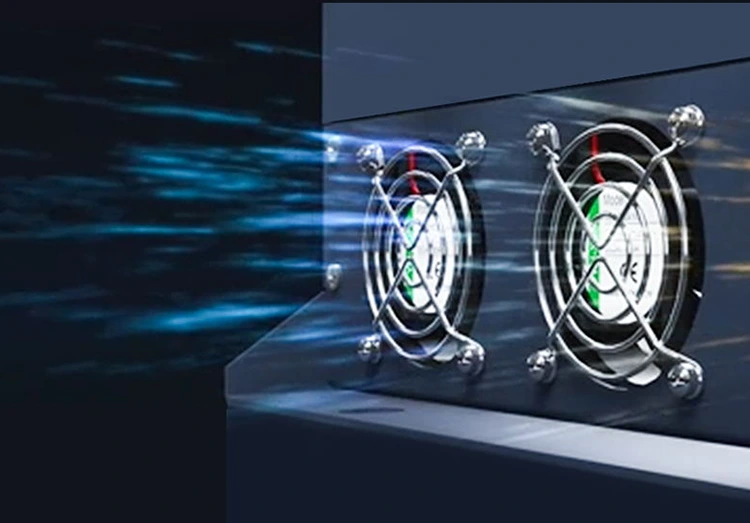

Učinkovito rasipanje topline i stabilan rad: Opremljen 24V ventilatorom velike brzine i inovativnim 360 ° sveobuhvatnim dizajnom disipacije topline, pruža snažnu silu vjetra, osiguravajući da oprema održava dobro stanje raspršivanja topline i stabilne performanse tijekom cijele operacije.

Duboka suradnja i nadogradnja kvalitete: Dobili smo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu, i usvojili prilagođene module i tiristore, koji se razlikuju od uobičajenih modula na tržištu. To značajno povećava kapacitet opterećenja i postavlja čvrsti temelj za učinkovit rad opreme.

Pojednostavljeni dizajn, ušteda troškova:Nema potrebe za ugradnjom vanjskih zaobilaznih kontaktora, učinkovito uštedu instalacijskog prostora, smanjujući troškove kabela, pojednostavljujući postupak ugradnje i postavljanje instalacije prikladnijim i bržim.

Humanizirani dizajn, instalacija bez brige: Usvaja utičnicu za upravljanje tipom, koja je jednostavna i prikladna za instaliranje i rad. Samo pritisnite terminal da biste dovršili ožičenje, a zatim ga oslobodite kako biste popravili žicu, što uvelike poboljšava učinkovitost instalacije.

Testiranje simulacije, pouzdana provjera: Opremljen je funkcijom operacije simulacije. Čak i kada glavni krug mekog startera nije povezan s naponom napajanja, on može simulirati postupak pokretanja, pokretanja i zaustavljanja motora, brzo potvrđujući je li radno stanje vlastitih komponenti mekog startera normalno.

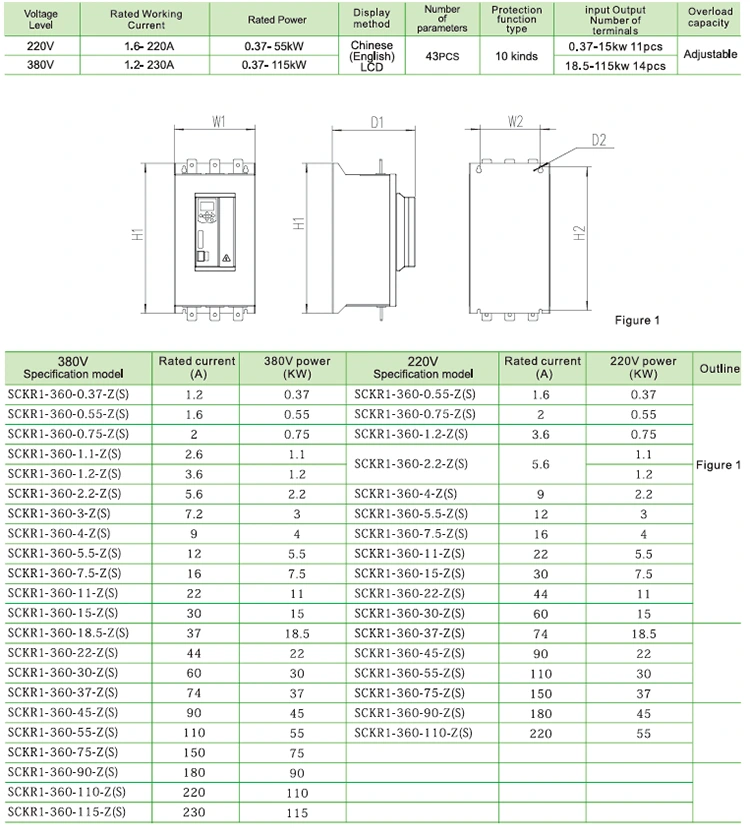

Parametar proizvoda (specifikacija)

Značajka proizvoda

1. komunikacijska funkcija

Dolazi s Modbus RTU komunikacijom, Profibus i Profinet komunikacija može se dodati dodavanjem kartica za širenje.

2, može biti vanjska tipkovnica +4 linije LCD zaslon

Tipkovnica se može brzo umetnuti i ukloniti kako bi zadovoljila potrebe daljinskog rada.

3, sveobuhvatnija funkcija zaštite motora

Zaštita od prenaponskog napona, zaštita od podnaponske napore, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od podložnog opterećenja, zaštita od faznih gubitaka, zaobilaznu grešku, greška tiristora, trofazna neravnoteža, zaštita pregrijavanja itd.

4, širok raspon napona napajanja

Udovoljavajte glavnim ulaznim naponom napajanja od 220-380V opće namjene.

5. priključni terminali

Jedan skup komunikacijskih terminala, četiri skupine digitalnih ulaznih terminala, jedan skup analognog izlaza, dva skupa programabilnih releja

◆ Trofazno napajanje: AC220V, AC380V ± 10%

◆ Ocijenjena struja: 1,2A-230A,

◆ Primjenjivi motor: Opći kavez vjeverice AC ASynhroni motor

◆ Način pokretanja: naponska rampa, struja, moment

◆ Način parkiranja: meko zaustavljanje, besplatno zaustavljanje ， kočnica, adaptivno zaustavljanje.

◆ Logički ulaz: impedancija 1,8kΩ, snaga +24V

◆ Početna frekvencija: Preporučuje se započeti ne više od 10 puta na sat

◆ Razina zaštite: IP20

◆ Način hlađenja: zračno hlađenje

◆ Način instalacije: Viseći na zidu

◆ Uvjeti za okoliš: Nadmorska visina prelazi 2000 metara, kapacitet treba u skladu s tim, a temperatura okoline je između -10 i +40 ° C

Odgovarajuća vlaga ne prelazi 95%(20 ℃ ± 5 ℃), nema zapaljivog, eksplozivnog, korozivnog plina, bez provodljive prašine, unutarnje instalacije, dobre ventilacije, vibracija manja od 0,5 g

Primjena proizvoda

Proizvod se može koristiti u prilikama kao što su ventilatori, vodene pumpe, navodnjavanje poljoprivrednih površina i horizontalni transport transportnih traka.

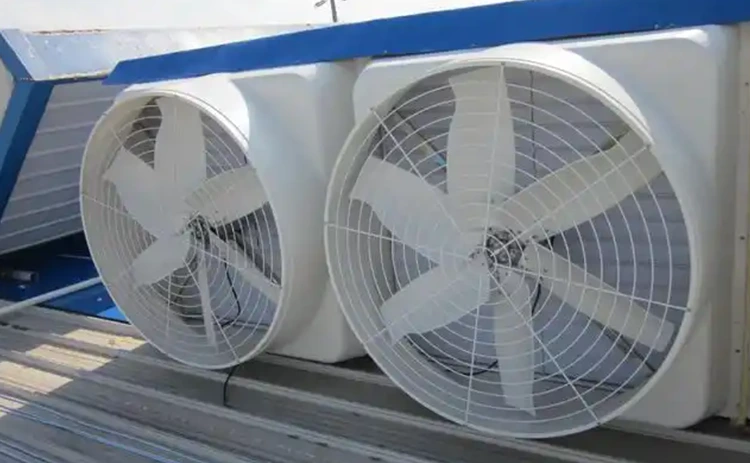

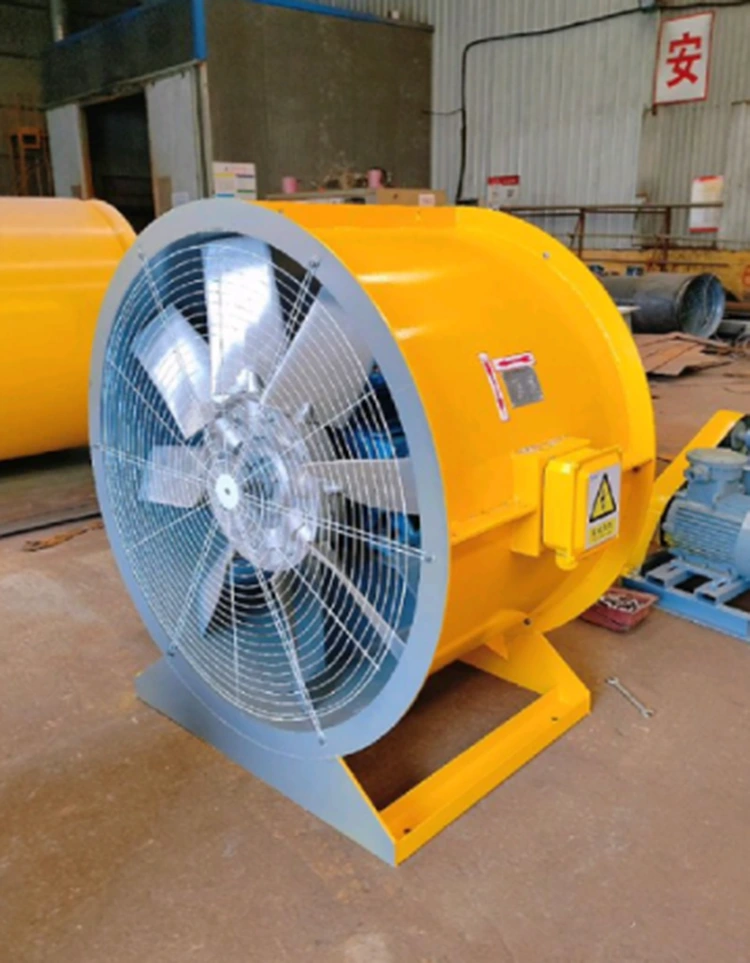

Obožavatelji

Mekani starter ne samo da u velikoj mjeri smanjuje trenje i inerciju ventilatora zbog velike inercije oštrice i rotora, već također izbjegava oštećenja ventilatora, pojasa, noža i drugih dijelova zbog prekomjernog trenutnog zakretnog momenta. WCE-ove SCKR1-360 serije meki starteri, s njihovim visokim algoritmima kompatibilnosti i uštede energije, mogu pokriti različite potrebe od malih obožavatelja do velikih industrijskih obožavatelja, pomažući kompanijama da postignu zelenu i učinkovitu proizvodnju. Primjena mekog startera na ventilator učinkovito rješava probleme visokog početnog struje i mehaničkog šoka, posebno za scenarij koji ne zahtijeva regulaciju brzine, ali treba nježno pokretanje i zaustavljanje. Ključna su razumna postavki odabira i parametara, što može značajno poboljšati pouzdanost sustava i ekonomiju.

Terensko navodnjavanje

U usporedbi s pretvaračima frekvencije, meki pokretači koštaju manje i pogodni su za scenarije navodnjavanja bez regulacije brzine. U sustavu navodnjavanja na terenu, meki starter uglavnom djeluje na trofazni asinhroni motor koji pokreće vodenu pumpu i usvaja početni način nagiba napona ili trenutni ograničeni startni način rada, tako da se brzina motora postupno povećava s nule na nazivnu brzinu, izbjegavajući trenutnu visoku struju koja je generirana tradicionalnim izravnim početkom. Kada se isključite, opcionalna funkcija mekog zaustavljanja, linearnim smanjenjem napona kako bi se lagano smanjila brzina crpke, inhibira učinak čekića vode. Mekani starter učinkovito rješava probleme utjecaja visoke struje, mehaničke koncentracije naprezanja i učinka čekića vode na motoru pumpe kroz fleksibilnu kontrolu start-stop i višestrukih zaštitnih mehanizama u sustavu navodnjavanja na terenu, te značajno poboljšava pouzdanost i ekonomiju sustava.

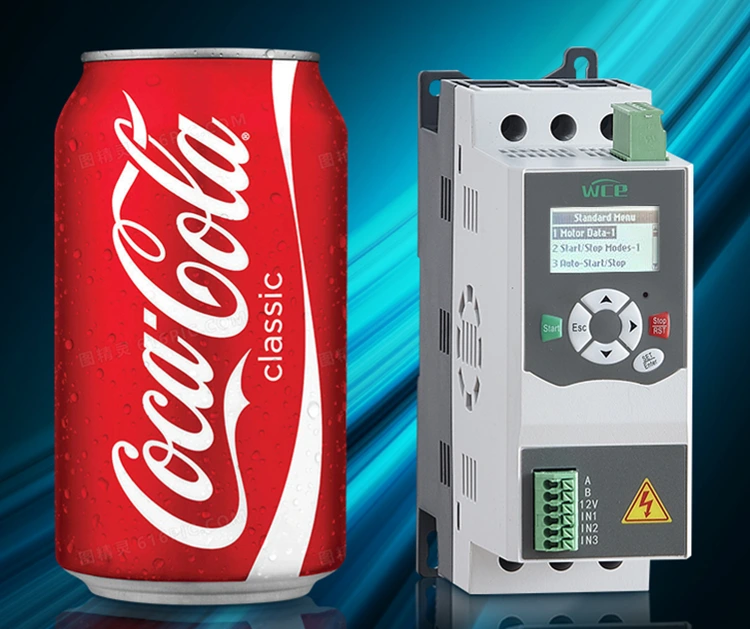

S manjom veličinom i volumenom, može izravno zamijeniti kontaktore zvijezde, uštedu materijala i prostora.

Tiristor s unutarnjim zaobilaznim mekim starterom radi samo tijekom pokretanja i prelazi na kontaktor tijekom rada, tako da stvara manje topline. Međutim, još uvijek smo instalirali ventilator kako bismo ohladili kontakt. Ugradite ventilator da ga ohladite. All18,5KW i više od mekih startera serije 360 ​​opremljeni su 24V ventilatorima velike brzine, pružajući 360 ° sveobuhvatnu disipaciju topline i jaču silu vjetra. Ne samo da smanjuje neočekivano isključivanje uzrokovano pregrijavanjem, već i značajno proširuje radni vijek mekih startera.

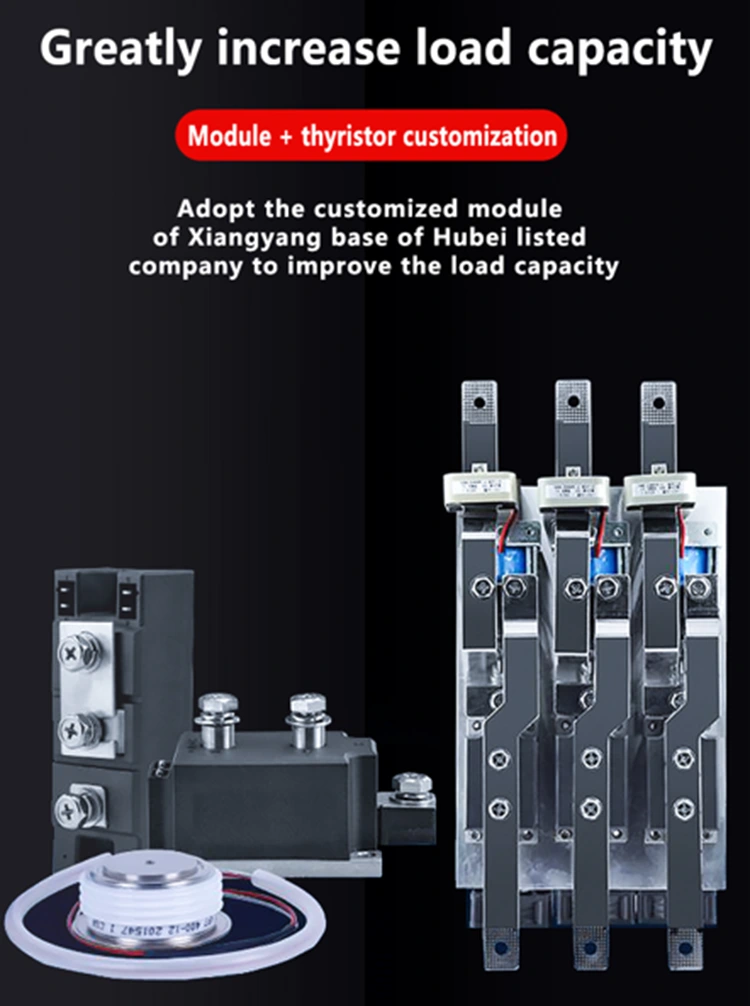

Imamo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu i koristimo prilagođene module i tiristore, različite od generičkih modula koji se isporučuju na tržištu, za poboljšanje nosivosti. Naši DC kontaktori također su posebno prilagođeni, a svi su sa srebrnim kontaktima. Kontaktna površina kontakata je veća i može postići gotovo 100 000 vremena angažmana, značajno povećavajući radni vijek.

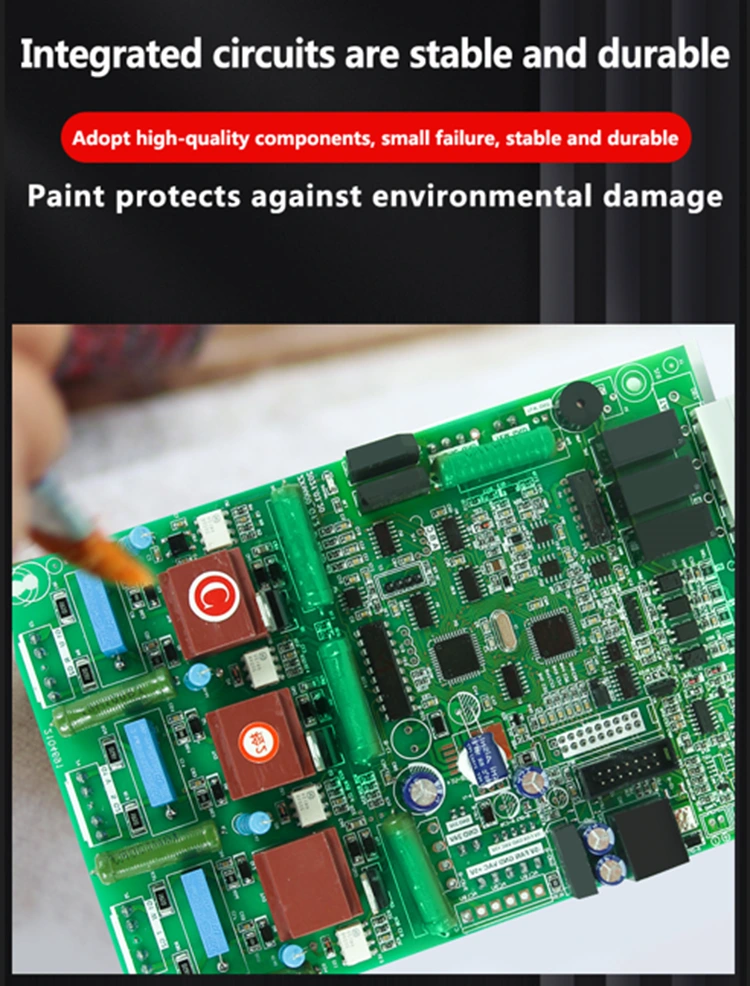

Glavna svrha boje četkice s mekim starter krugovima (obično tri anti-pake, izolirajuća boja ili premaza otporna na vlagu) je zaštita stabilnosti i života kružne ploče u složenom radnom okruženju, kako bismo osigurali da je radni vijek pločice duži, svi koristimo zakrpe visoke kvalitete i utikače, vjerojatnost, i sve, i sve niske, i sve niske, i svejedno, a sve niske, i sve niske, a sve niske i svejedno, a sve je nisko, a sve nisko krug. Povećana trajnost i sigurnost.

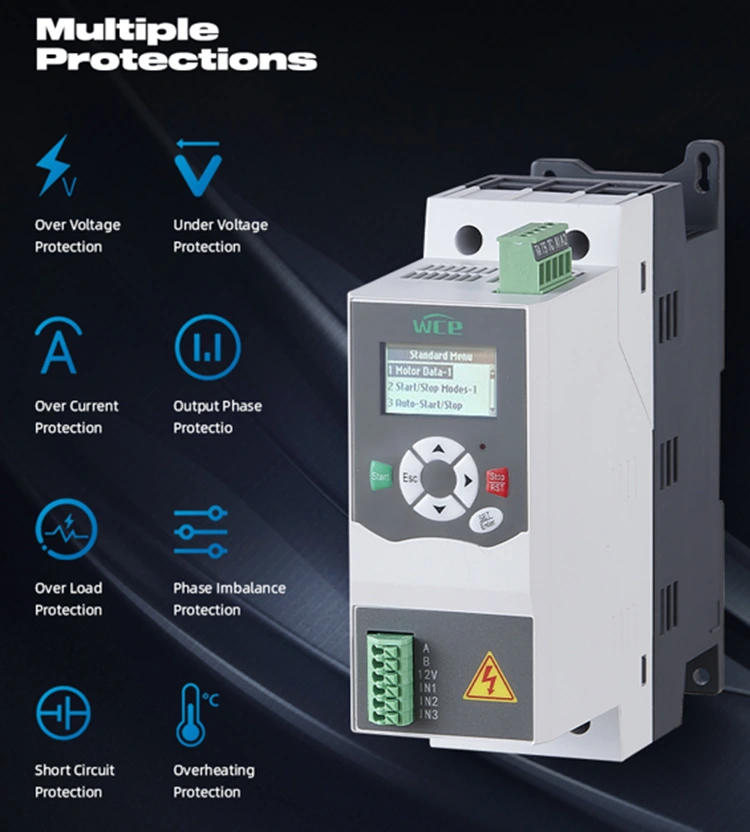

Višestruke zaštitne funkcije: Zaštita pod naponom, zaštita od prenapona, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od faznih gubitaka, trofazna zaštita neravnoteže itd.

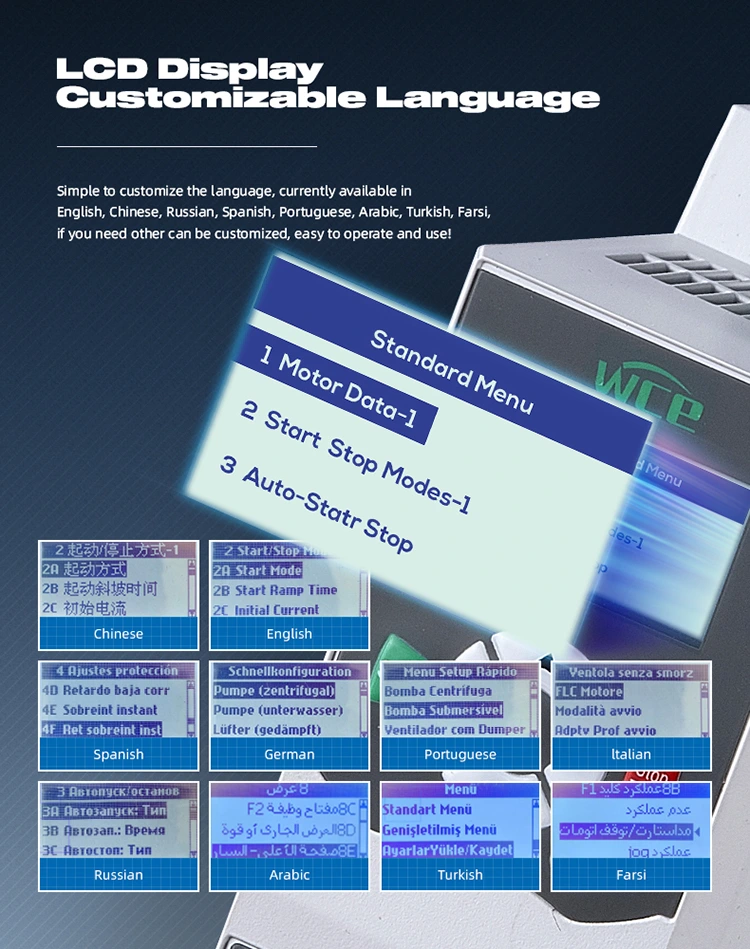

LCD zaslon visoke razlučivosti, jednostavan za rad. Dolazi s više zaslona nacionalnog jezika i može se prilagoditi kad je to potrebno.

Značajka proizvoda

1. komunikacijska funkcija

Dolazi s Modbus RTU komunikacijom, Profibus i Profinet komunikacija može se dodati dodavanjem kartica za širenje.

2, može biti vanjska tipkovnica +4 linije LCD zaslon

Tipkovnica se može brzo umetnuti i ukloniti kako bi zadovoljila potrebe daljinskog rada.

3, sveobuhvatnija funkcija zaštite motora

Zaštita od prenaponskog napona, zaštita od podnaponske napore, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od podložnog opterećenja, zaštita od faznih gubitaka, zaobilaznu grešku, greška tiristora, trofazna neravnoteža, zaštita pregrijavanja itd.

4, širok raspon napona napajanja

Udovoljavajte glavnim ulaznim naponom napajanja od 220-380V opće namjene.

5. priključni terminali

Jedan skup komunikacijskih terminala, četiri skupine digitalnih ulaznih terminala, jedan skup analognog izlaza, dva skupa programabilnih releja

◆ Trofazno napajanje: AC220V, AC380V ± 10%

◆ Ocijenjena struja: 1,2A-230A,

◆ Primjenjivi motor: Opći kavez vjeverice AC ASynhroni motor

◆ Način pokretanja: naponska rampa, struja, moment

◆ Način parkiranja: meko zaustavljanje, besplatno zaustavljanje ， kočnica, adaptivno zaustavljanje.

◆ Logički ulaz: impedancija 1,8kΩ, snaga +24V

◆ Početna frekvencija: Preporučuje se započeti ne više od 10 puta na sat

◆ Razina zaštite: IP20

◆ Način hlađenja: zračno hlađenje

◆ Način instalacije: Viseći na zidu

◆ Uvjeti za okoliš: Nadmorska visina prelazi 2000 metara, kapacitet treba u skladu s tim, a temperatura okoline je između -10 i +40 ° C

Odgovarajuća vlaga ne prelazi 95%(20 ℃ ± 5 ℃), nema zapaljivog, eksplozivnog, korozivnog plina, bez provodljive prašine, unutarnje instalacije, dobre ventilacije, vibracija manja od 0,5 g

Primjena proizvoda

Proizvod se može koristiti u prilikama kao što su ventilatori, vodene pumpe, navodnjavanje poljoprivrednih površina i horizontalni transport transportnih traka.

Obožavatelji

Mekani starter ne samo da u velikoj mjeri smanjuje trenje i inerciju ventilatora zbog velike inercije oštrice i rotora, već također izbjegava oštećenja ventilatora, pojasa, noža i drugih dijelova zbog prekomjernog trenutnog zakretnog momenta. WCE-ove SCKR1-360 serije meki starteri, s njihovim visokim algoritmima kompatibilnosti i uštede energije, mogu pokriti različite potrebe od malih obožavatelja do velikih industrijskih obožavatelja, pomažući kompanijama da postignu zelenu i učinkovitu proizvodnju. Primjena mekog startera na ventilator učinkovito rješava probleme visokog početnog struje i mehaničkog šoka, posebno za scenarij koji ne zahtijeva regulaciju brzine, ali treba nježno pokretanje i zaustavljanje. Ključna su razumna postavki odabira i parametara, što može značajno poboljšati pouzdanost sustava i ekonomiju.

Terensko navodnjavanje

U usporedbi s pretvaračima frekvencije, meki pokretači koštaju manje i pogodni su za scenarije navodnjavanja bez regulacije brzine. U sustavu navodnjavanja na terenu, meki starter uglavnom djeluje na trofazni asinhroni motor koji pokreće vodenu pumpu i usvaja početni način nagiba napona ili trenutni ograničeni startni način rada, tako da se brzina motora postupno povećava s nule na nazivnu brzinu, izbjegavajući trenutnu visoku struju koja je generirana tradicionalnim izravnim početkom. Kada se isključite, opcionalna funkcija mekog zaustavljanja, linearnim smanjenjem napona kako bi se lagano smanjila brzina crpke, inhibira učinak čekića vode. Mekani starter učinkovito rješava probleme utjecaja visoke struje, mehaničke koncentracije naprezanja i učinka čekića vode na motoru pumpe kroz fleksibilnu kontrolu start-stop i višestrukih zaštitnih mehanizama u sustavu navodnjavanja na terenu, te značajno poboljšava pouzdanost i ekonomiju sustava.

S manjom veličinom i volumenom, može izravno zamijeniti kontaktore zvijezde, uštedu materijala i prostora.

Tiristor s unutarnjim zaobilaznim mekim starterom radi samo tijekom pokretanja i prelazi na kontaktor tijekom rada, tako da stvara manje topline. Međutim, još uvijek smo instalirali ventilator kako bismo ohladili kontakt. Ugradite ventilator da ga ohladite. All18,5KW i više od mekih startera serije 360 ​​opremljeni su 24V ventilatorima velike brzine, pružajući 360 ° sveobuhvatnu disipaciju topline i jaču silu vjetra. Ne samo da smanjuje neočekivano isključivanje uzrokovano pregrijavanjem, već i značajno proširuje radni vijek mekih startera.

Imamo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu i koristimo prilagođene module i tiristore, različite od generičkih modula koji se isporučuju na tržištu, za poboljšanje nosivosti. Naši DC kontaktori također su posebno prilagođeni, a svi su sa srebrnim kontaktima. Kontaktna površina kontakata je veća i može postići gotovo 100 000 vremena angažmana, značajno povećavajući radni vijek.

Glavna svrha boje četkice s mekim starter krugovima (obično tri anti-pake, izolirajuća boja ili premaza otporna na vlagu) je zaštita stabilnosti i života kružne ploče u složenom radnom okruženju, kako bismo osigurali da je radni vijek pločice duži, svi koristimo zakrpe visoke kvalitete i utikače, vjerojatnost, i sve, i sve niske, i sve niske, i svejedno, a sve niske, i sve niske, a sve niske i svejedno, a sve je nisko, a sve nisko krug. Povećana trajnost i sigurnost.

Višestruke zaštitne funkcije: Zaštita pod naponom, zaštita od prenapona, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od faznih gubitaka, trofazna zaštita neravnoteže itd.

Značajka proizvoda

1. komunikacijska funkcija

Dolazi s Modbus RTU komunikacijom, Profibus i Profinet komunikacija može se dodati dodavanjem kartica za širenje.

2, može biti vanjska tipkovnica +4 linije LCD zaslon

Tipkovnica se može brzo umetnuti i ukloniti kako bi zadovoljila potrebe daljinskog rada.

3, sveobuhvatnija funkcija zaštite motora

Zaštita od prenaponskog napona, zaštita od podnaponske napore, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od podložnog opterećenja, zaštita od faznih gubitaka, zaobilaznu grešku, greška tiristora, trofazna neravnoteža, zaštita pregrijavanja itd.

4, širok raspon napona napajanja

Udovoljavajte glavnim ulaznim naponom napajanja od 220-380V opće namjene.

5. priključni terminali

Jedan skup komunikacijskih terminala, četiri skupine digitalnih ulaznih terminala, jedan skup analognog izlaza, dva skupa programabilnih releja

◆ Trofazno napajanje: AC220V, AC380V ± 10%

◆ Ocijenjena struja: 1,2A-230A,

◆ Primjenjivi motor: Opći kavez vjeverice AC ASynhroni motor

◆ Način pokretanja: naponska rampa, struja, moment

◆ Način parkiranja: meko zaustavljanje, besplatno zaustavljanje ， kočnica, adaptivno zaustavljanje.

◆ Logički ulaz: impedancija 1,8kΩ, snaga +24V

◆ Početna frekvencija: Preporučuje se započeti ne više od 10 puta na sat

◆ Razina zaštite: IP20

◆ Način hlađenja: zračno hlađenje

◆ Način instalacije: Viseći na zidu

◆ Uvjeti za okoliš: Nadmorska visina prelazi 2000 metara, kapacitet treba u skladu s tim, a temperatura okoline je između -10 i +40 ° C

Odgovarajuća vlaga ne prelazi 95%(20 ℃ ± 5 ℃), nema zapaljivog, eksplozivnog, korozivnog plina, bez provodljive prašine, unutarnje instalacije, dobre ventilacije, vibracija manja od 0,5 g

Primjena proizvoda

Proizvod se može koristiti u prilikama kao što su ventilatori, vodene pumpe, navodnjavanje poljoprivrednih površina i horizontalni transport transportnih traka.

Obožavatelji

Mekani starter ne samo da u velikoj mjeri smanjuje trenje i inerciju ventilatora zbog velike inercije oštrice i rotora, već također izbjegava oštećenja ventilatora, pojasa, noža i drugih dijelova zbog prekomjernog trenutnog zakretnog momenta. WCE-ove SCKR1-360 serije meki starteri, s njihovim visokim algoritmima kompatibilnosti i uštede energije, mogu pokriti različite potrebe od malih obožavatelja do velikih industrijskih obožavatelja, pomažući kompanijama da postignu zelenu i učinkovitu proizvodnju. Primjena mekog startera na ventilator učinkovito rješava probleme visokog početnog struje i mehaničkog šoka, posebno za scenarij koji ne zahtijeva regulaciju brzine, ali treba nježno pokretanje i zaustavljanje. Ključna su razumna postavki odabira i parametara, što može značajno poboljšati pouzdanost sustava i ekonomiju.

Terensko navodnjavanje

U usporedbi s pretvaračima frekvencije, meki pokretači koštaju manje i pogodni su za scenarije navodnjavanja bez regulacije brzine. U sustavu navodnjavanja na terenu, meki starter uglavnom djeluje na trofazni asinhroni motor koji pokreće vodenu pumpu i usvaja početni način nagiba napona ili trenutni ograničeni startni način rada, tako da se brzina motora postupno povećava s nule na nazivnu brzinu, izbjegavajući trenutnu visoku struju koja je generirana tradicionalnim izravnim početkom. Kada se isključite, opcionalna funkcija mekog zaustavljanja, linearnim smanjenjem napona kako bi se lagano smanjila brzina crpke, inhibira učinak čekića vode. Mekani starter učinkovito rješava probleme utjecaja visoke struje, mehaničke koncentracije naprezanja i učinka čekića vode na motoru pumpe kroz fleksibilnu kontrolu start-stop i višestrukih zaštitnih mehanizama u sustavu navodnjavanja na terenu, te značajno poboljšava pouzdanost i ekonomiju sustava.

S manjom veličinom i volumenom, može izravno zamijeniti kontaktore zvijezde, uštedu materijala i prostora.

Tiristor s unutarnjim zaobilaznim mekim starterom radi samo tijekom pokretanja i prelazi na kontaktor tijekom rada, tako da stvara manje topline. Međutim, još uvijek smo instalirali ventilator kako bismo ohladili kontakt. Ugradite ventilator da ga ohladite. All18,5KW i više od mekih startera serije 360 ​​opremljeni su 24V ventilatorima velike brzine, pružajući 360 ° sveobuhvatnu disipaciju topline i jaču silu vjetra. Ne samo da smanjuje neočekivano isključivanje uzrokovano pregrijavanjem, već i značajno proširuje radni vijek mekih startera.

Imamo duboku suradnju s Hubei Taiji, domaćom tvrtkom koja kotira na popisu i koristimo prilagođene module i tiristore, različite od generičkih modula koji se isporučuju na tržištu, za poboljšanje nosivosti. Naši DC kontaktori također su posebno prilagođeni, a svi su sa srebrnim kontaktima. Kontaktna površina kontakata je veća i može postići gotovo 100 000 vremena angažmana, značajno povećavajući radni vijek.

Glavna svrha boje četkice s mekim starter krugovima (obično tri anti-pake, izolirajuća boja ili premaza otporna na vlagu) je zaštita stabilnosti i života kružne ploče u složenom radnom okruženju, kako bismo osigurali da je radni vijek pločice duži, svi koristimo zakrpe visoke kvalitete i utikače, vjerojatnost, i sve, i sve niske, i sve niske, i svejedno, a sve niske, i sve niske, a sve niske i svejedno, a sve je nisko, a sve nisko krug. Povećana trajnost i sigurnost.

Višestruke zaštitne funkcije: Zaštita pod naponom, zaštita od prenapona, zaštita od prekomjerne struje, zaštita od preopterećenja, zaštita od faznih gubitaka, trofazna zaštita neravnoteže itd.

LCD zaslon visoke razlučivosti, jednostavan za rad. Dolazi s više zaslona nacionalnog jezika i može se prilagoditi kad je to potrebno.

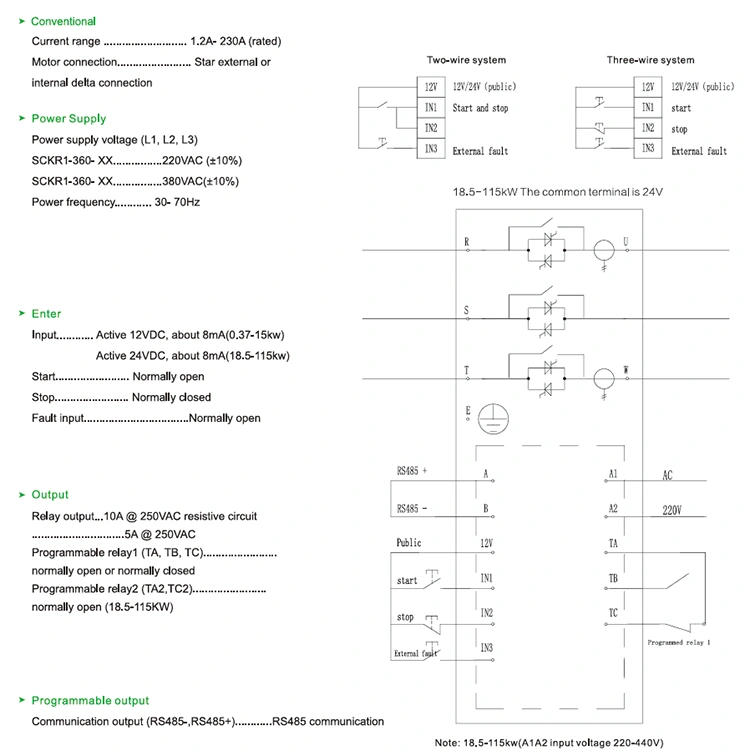

Mekani dijagram ožičenja startera.

LCD zaslon visoke razlučivosti, jednostavan za rad. Dolazi s više zaslona nacionalnog jezika i može se prilagoditi kad je to potrebno.

Mekani dijagram ožičenja startera.

Mekani dijagram ožičenja startera.
