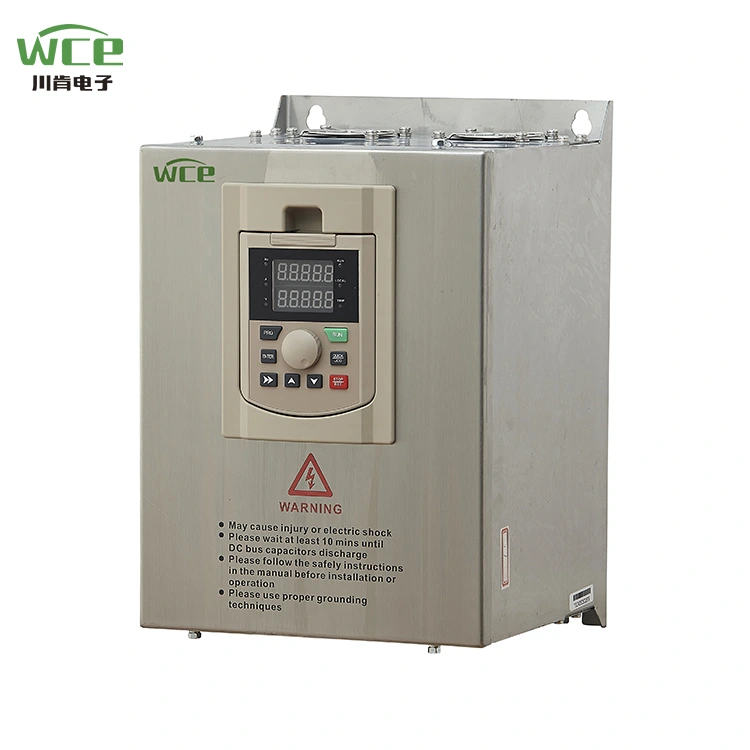

37kW pretvarač frekvencije vode

WCE-ove serije SCK300 pogoni su visokih performansi, multifunkcionalni pogoni dizajnirani za industrijsku automatizaciju, široko se koriste u ventilatorima, pumpama, transportnim remenima, drobilicama i drugoj opremi. Njegova jezgra prihvaća naprednu tehnologiju kontrole vektora, koja ima karakteristike preciznosti regulacije velike brzine, uštede energije i visoke učinkovitosti, stabilnog rada itd., I može zadovoljiti potrebe različitih industrijskih scenarija. Također smo napravili prilagođena rješenja za mobilne ormare za kontrolu pretvarača, koji savršeno djeluju na mnogim mjestima širom zemlje.

Parametar proizvoda (specifikacija)

Značajka proizvoda

● I/O značajke

◆ Raspon ulaznog napona: 220V/380V/660V ± 15%

◆ Raspon ulazne frekvencije: 47 ~ 63Hz

◆ Raspon izlaznog napona: 0 ~ nazivni ulazni napon

Izlazni frekvencijski raspon: 0 ~ 400Hz

● Funkcionalne značajke

Način postavljanja frekvencije: digitalna postavka, analogna postavka, postavka serijske komunikacije, multi-brzina, postavka PID-a, itd.

◆ PID kontrolna funkcija

◆ Upravljačka funkcija s više brzina: 16 kontrola brzine

◆ Funkcija kontrole frekvencije zamaha

◆ trenutačno nestanka snage bez zaustavljanja funkcije

◆ Funkcija Quick/JOG ključa: Multi-funkcionalna tipka za prečace koju korisnici slobodno definiraju

◆ Funkcija automatskog podešavanja napona: Kada se napon napajanja promijeni, može automatski održati konstantu izlazni napon

◆ Osigurajte do 25 vrsta zaštite grešaka: preko struje, preko napona, pod naponom, prekomjernom temperaturom, faznim gubitkom, preopterećenjem i drugim zaštitnim funkcijama

● Značajke perifernog sučelja

◆ Programirani digitalni ulaz: 8 Ulaz

◆ Programirani analogni ulaz: AI1: 0 ~ 10V Ulaz, AI2: 0 ~ 10V ili 0 ~ 20ma ulaz

◆ Otvoreni izlaz kolektora: 1 izlaz

Izlaz releja: 2 izlaza

◆ Analogni izlaz: 2 izlaza, 0/4 ~ 20ma ili 0 ~ 10V

● Karakteristike tehničkih performansi

◆ Način upravljanja: Nema PG vektorske kontrole, V/F kontrola, kontrola momenta.

◆ Kapacitet preopterećenja: 150% Ocijenjena struja 60 -ih; 180% ocijenjena struja 10s

◆ Početni okretni moment: bez PG vektora kontrola: 0,5Hz/150% (SVC)

Omjer brzine: bez PG vektora kontrola: 1: 100

Primjena proizvoda

Proizvodi se mogu koristiti u rudarstvu, ventilatorima, pumpama, novoj energetskoj opremi i drugim prilikama.

Terensko navodnjavanje

U poljoprivrednom navodnjavanju, VFD za opskrbu vodom konstantnog tlaka gotovo je standardni. Prije svega, u procesu pokretanja crpke, VFD može postupno povećavati svoju radnu frekvenciju, tako da pumpa može raditi polako, tako da voda ne uzrokuje previše utjecaja na cjevovod. VFD se tada može koristiti zajedno s daljinskim tlakom ili senzorom tlaka kako bi se izjednačio tlak u našim cijevima. Konačno, VFD može kontrolirati cjevovod za zaštitu tlaka, ali i vlastitim preopterećenjem, podtlakom, nadtlakom, zaštitom od pritiska kako bi se smanjila oštećenja crpke.

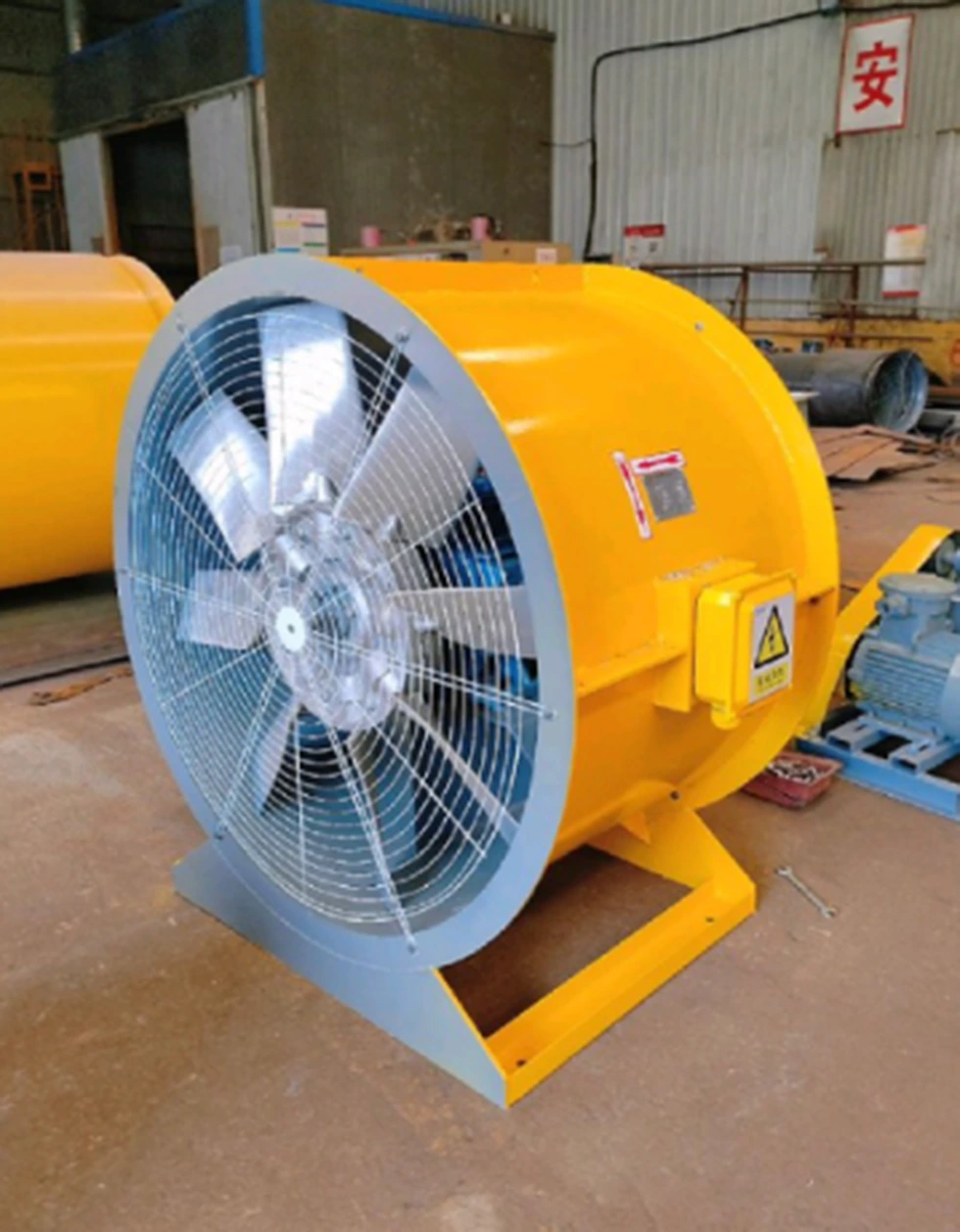

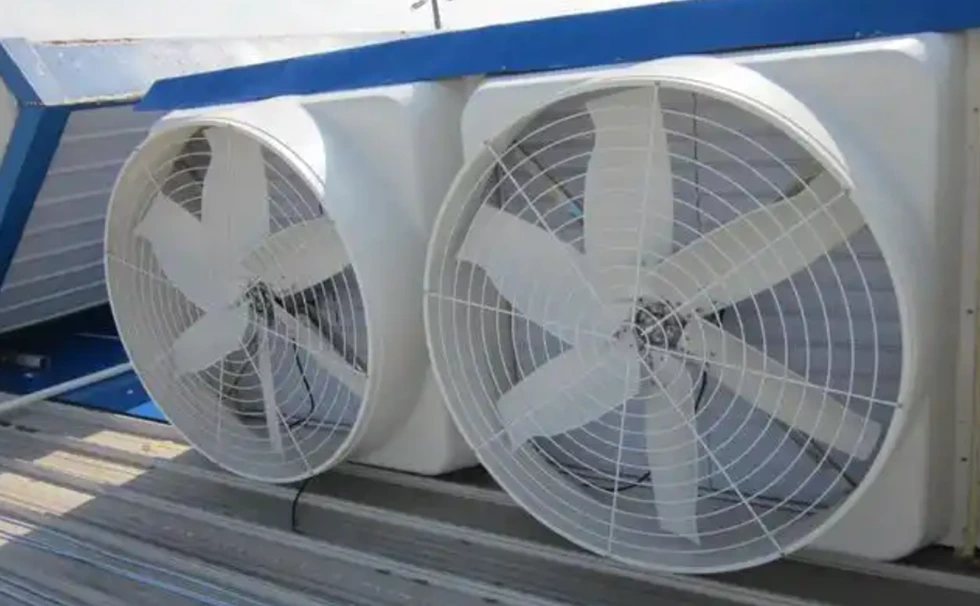

Obožavatelji

Primjena pretvarača frekvencije u području ventilatora ne samo da u velikoj mjeri smanjuje potrošnju energije, već poboljšava i točnost sustava i razinu automatizacije putem inteligentne kontrole. WCE -ove SCK300 serije, s visokom algoritmi kompatibilnosti i uštede energije, može pokriti raznolike potrebe malih ventilatora velikim industrijskim navijačima, pomažući kompanijama da postignu zelenu i učinkovitu proizvodnju.

LCD prikazuje tekst i grafiku više jezika, brojeve LED zaslona, ​​intuitivnije, prema vašim preferencijama

Volumen VFD -a je velika struktura, veći radijator, brzina iskorištavanja proizvoda, može normalno raditi u vrućem okruženju kao što je tropska.

Mogu se prilagoditi različite vrste ulaznih i izlaznih načina:

1,3p 380V Ulaz na 3p 380V izlaz.

2. 3p220V ulaz na izlaz 3p220V.

3. 3p660V ulaz na 3p660V izlaz.

4. 1p220V ulaz na 3p 380V izlaz.

5. 1p220v Ulaz na 3p220V izlaz.

Uz funkciju praćenja brzine, može bolje dvostruko započeti.

Dolazi s Modbus RTU komunikacijom, a također može implementirati Modbus TCP, PRPFibus i Profinet dodavanjem kartica za proširenje.

VFD dijagram ožičenja.
